氢气含量分析仪原理

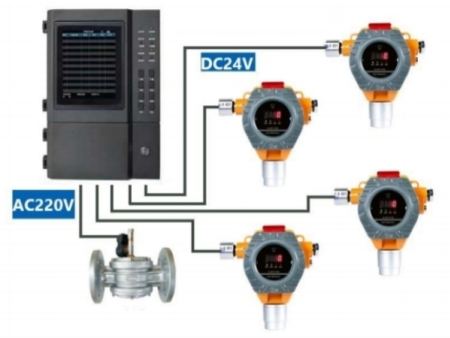

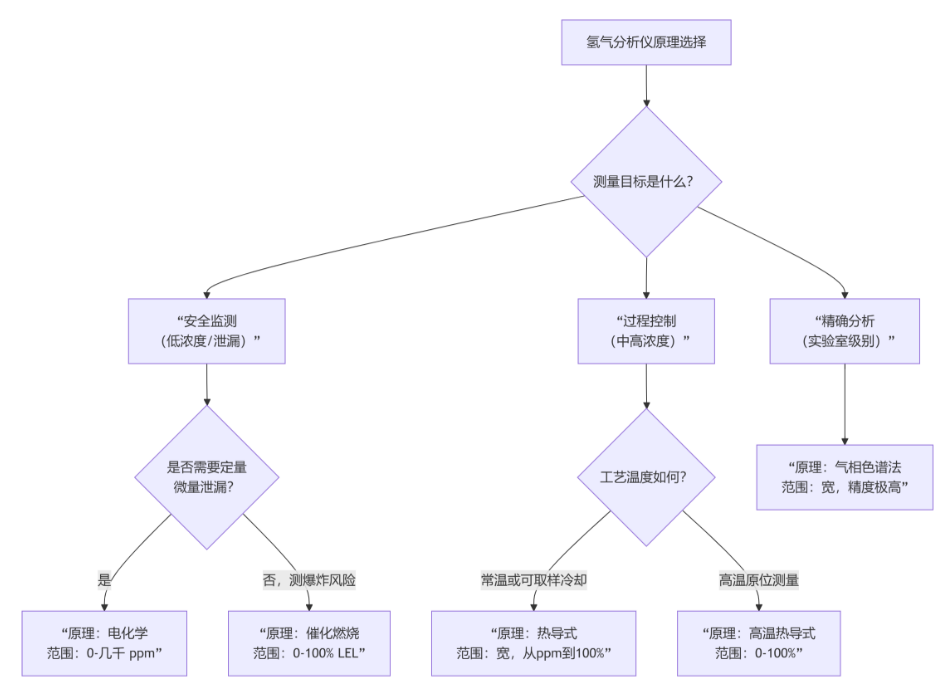

氢气分析仪的种类繁多，但其原理主要基于氢气独特的物理或化学性质。下图清晰地展示了不同原理的适用场景与测量范围，您可以快速对号入座：

下面，为您详细解析每种工作原理：

1. 热导式原理 - 用于中高浓度测量（常用）

这是测量氢气经典、常用的原理，特别适用于氢气浓度较高的场合。

• 基本原理：利用不同气体具有不同热导率的特性。氢气的热导率远高于其他常见气体（大约是氮气的7倍，空气的6.8倍）。

• 工作方式：

1. 分析仪内部有一个检测腔，腔内装有精密的热敏元件（通常是铂丝或热敏电阻）。

2. 元件被加热到一个恒定的工作温度。

3. 当被测气体流过检测腔时，氢气含量越高，气体混合物的热导率就越高，热量就越容易被带走。

4. 这导致热敏元件的温度（和电阻）发生明显变化。

5. 测量这个电阻变化，并与已知浓度的标准气体进行比对，即可精确计算出样品中的氢气浓度。

• 优点：结构简单、性能稳定、寿命长、测量范围宽（从几个ppm到100%）。

• 缺点：测量精度受背景气体成分影响。如果背景中其他气体的热导率也很高（如氦气），会产生较大干扰。

2. 电化学原理 - 用于低浓度/安全监测

这种原理灵敏度高，非常适合测量微量氢气或进行安全监测。

• 基本原理：类似于一个小型的燃料电池。氢气在传感器内部发生可控的电化学反应，产生与浓度成正比的电信号。

• 工作方式：

1. 氢气通过传感器顶部的隔膜扩散到电解液中。

2. 它在工作电极上发生氧化反应：2H₂ → 4H⁺ + 4e⁻

3. 产生的氢离子（H⁺）通过电解液迁移到对电极，并与氧气发生还原反应：O₂ + 4H⁺ + 4e⁻ → 2H₂O

4. 上述反应在两级之间产生了一个外部电路可测量的电流（微安级），该电流大小与氢气的浓度严格成正比。

• 优点：灵敏度高（可测ppm级）、功耗低、便携性好。

• 缺点：传感器有使用寿命（通常2-3年），存在交叉干扰（如CO），受环境温度压力影响。

3. 催化燃烧原理 - 专门用于可燃气体爆炸下限测量

此原理专为安全设计，用于检测可燃气体的爆炸风险。

• 基本原理：利用氢气在催化剂作用下的“无焰燃烧”（催化燃烧）产生的热效应。

• 工作方式：

1. 传感器内有一个检测元件（D），它是一个涂有催化剂的铂丝线圈（俗称“黑元件”）。

2. 还有一个补偿元件（C），结构与检测元件相同但无催化剂（俗称“白元件”），用于补偿环境温度变化。

3. 两个元件组成惠斯通电桥。

4. 当氢气扩散到检测元件上时，会在催化剂作用下发生燃烧，使铂丝温度升高、电阻增大。

5. 补偿元件不发生反应，电阻不变。电桥的失衡输出与氢气的浓度（在爆炸下限范围内）成正比。

• 优点：专用于防爆，对可燃气体响应可靠、成本低。

• 缺点：只能测量0-100%LEL（爆炸下限）的浓度，高浓度氢气会使催化剂“中毒”失效。

4. 气相色谱原理 - 用于实验室级精确分析

这是精度高的方法，可同时分析多种气体组分。

• 基本原理：利用不同气体在流动相（载气）和固定相（色谱柱）中分配系数的差异进行分离，然后对分离后的氢气进行定量检测。

• 工作方式：

1. 取样：注入少量气体样品。

2. 分离：载气（如氩气、氮气）将样品带入色谱柱，各组分因运动速度不同而被分离开。

3. 检测：分离后的氢气进入检测器（常用的是热导检测器TCD）。

4. 定量：检测器输出的信号是一个峰，峰的面积或高度与氢气的含量成正比。通过与标准样品的峰进行对比，得到精确浓度。

• 优点：精度极高、可同时分析多组分、选择性好。

• 缺点：设备昂贵、操作复杂、分析速度较慢、需要载气。

5. 其他原理（TDLAS激光光谱）

• 基本原理：利用氢气对特定波长激光的吸收特性。发射一束激光穿过气体，测量被氢气吸收后的激光衰减程度，根据朗伯-比尔定律计算浓度。

• 优点：响应极快、非接触测量、抗干扰能力强、几乎免维护。

• 缺点：设备昂贵，对安装要求高。

希望这份详细的原理说明能帮助您深入了解氢气含量分析仪。如果您有特定的应用场景，我可以为您推荐合适的技术路线。
