在线氢气含量分析仪 是工业过程控制的核心设备之一。它指的是直接安装在生产工艺流程中，能够连续、实时、自动地测量并输出氢气浓度信号的仪器。
它的核心价值在于替代了人工采样和实验室分析，实现了24/7不间断监控，从而为流程优化、安全预警和自动化控制提供即时数据支撑。
一、核心应用场景
在线分析仪的应用场景与之前讨论的类似，但其“在线”特性决定了它用于关键、需要连续监控的环节：
1. 制氢与氢能产业：
◦ 制氢装置出口：连续监控产品氢气的纯度（如99.99%以上）。
◦ 燃料电池发电系统：实时监测进气氢气的纯度，确保电堆高效安全运行。
◦ 加氢站：在线监测储存的氢气质量是否符合标准。
2. 化工与石化：
◦ 合成氨、甲醇：连续监测合成塔进料气中H₂/N₂或H₂/CO的比例，是优化反应效率、提高产量的关键。
◦ 加氢装置：监测循环氢的纯度，以提高反应效率、保护催化剂、降低能耗。
3. 电力工业：
◦ 发电机氢气冷却系统：经典的应用之一。连续监测机内氢气纯度（通常维持在98%以上），并自动报警和补排氢，是保障发电机安全高效运行的生命线。
4. 冶金工业：
◦ 热处理生产线：连续监控保护气氛（如氮氢混合气）中的氢气浓度，确保钢材退火、烧结等过程的质量。
5. 安全监测：
◦ 厂房、罐区泄漏监控：在关键风险点安装固定式在线氢气检测仪，连续监测环境空气中氢气浓度（0-100%LEL），浓度超标时立即触发声光报警或联动风机、切断阀。
二、技术原理与选型
在线仪表的选择比便携式仪表更为严谨，因为它关系到长期稳定性和可靠性。主流技术如下：
技术类型 原理简述 优点 缺点 典型在线应用
热导式 基于氢气超高的热导率。 技术成熟、可靠性高、维护量小、寿命长、性价比优。 受背景气体成分影响大。 常用的在线技术。适用于氢气浓度较高（>1%）、背景气体稳定的场合，如发电机氢气纯度、合成气H₂测量。
电化学式 氢气在传感器内发生氧化还原反应产生电信号。 灵敏度高（可测ppm级）、适合低浓度测量。 传感器寿命有限（通常2-3年），需定期更换；受温度影响。 在线安全泄漏监测（固定式报警器）、微量杂质监测。
催化燃烧式 氢气在催化剂表面无焰燃烧，引起电阻变化。 专测爆炸下限，对可燃气体响应可靠。 仅限LEL范围，高浓度会中毒。 在线安全报警，监测环境中可燃气体浓度。
气相色谱 通过色谱柱分离气体，再由检测器（如TCD）定量。 精度高、多组分同时分析、抗干扰能力极强。 设备昂贵、复杂、维护要求高、分析周期较长（分钟级）。 氢气质量精确分析（如加氢站）、复杂混合气的精确组分分析。
激光光谱 利用氢气对特定激光波长的吸收特性。 响应极快、高选择性、几乎免维护、可处理高温、腐蚀性样品。 成本高，对安装校准要求高。 苛刻工况（高温、高压、腐蚀性背景气）的在线测量。
三、在线系统的关键组成部分
一个完整的在线分析系统远不止一个分析仪表本身，它通常包括：
1. 采样系统：
◦ 采样探头：插入工艺管道，初步过滤大颗粒粉尘。
◦ 伴热管线：对于含有可冷凝组分的气体，需全程伴热保温，防止样品冷凝失真。
◦ 预处理系统：这是在线分析系统的“心脏”和大故障点。包括精细过滤器、减压阀、稳流阀、除湿器、抽气泵等，负责将工艺气体处理成适合分析仪测量的“干净、稳定、流量适宜”的样品气。
2. 分析仪单元：
◦ 核心传感器和电路，安装在防爆机箱或分析小屋內。
3. 校准系统：
◦ 配备标准气瓶和自动切换阀，用于定期自动或手动校准分析仪，保证数据准确性。

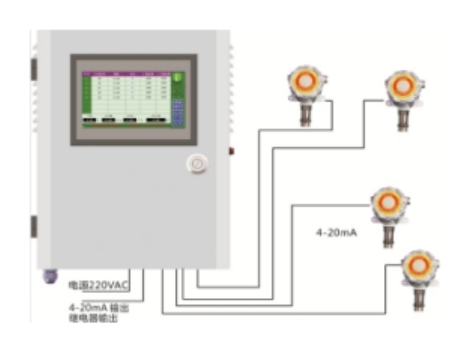

4. 数据输出与控制系统：
◦ 提供4-20mA模拟信号、继电器报警信号、数字通讯（如RS485、Profibus、以太网），将数据远传至DCS或SCADA系统，实现集中监控和连锁控制。
四、选型核心考量因素
1. 测量目标：是测纯度（高浓度）？过程气（中浓度）？还是安全泄漏（低浓度/LEL）？这直接决定技术选型。
2. 工艺条件：气体温度、压力、湿度、粉尘含量、背景气体成分（是否存在干扰物）。
3. 性能要求：精度、响应时间、稳定性。
4. 安装环境：是否需要防爆（防爆等级）、防护等级（IP等级）。
5. 维护性：校准周期、备件更换周期和成本、维护的便利性。
选择在线氢气分析仪是一个系统工程，必须根据具体的工艺过程、测量需求和经济性进行综合评估。
• 对于发电机纯度、合成气监测等常规应用，在线热导式分析仪是经久耐用的首选。
• 对于安全泄漏监测，在线式电化学或催化燃烧式检测仪是标准配置。
• 对于高精度、多组分分析的需求，在线气相色谱仪是终极解决方案。
• 对于极端工况（高温、高腐蚀），激光光谱技术展现出巨大优势。
建议在选型时，提供详细的工艺参数给供应商，由专业工程师为您推荐合适的方案。
