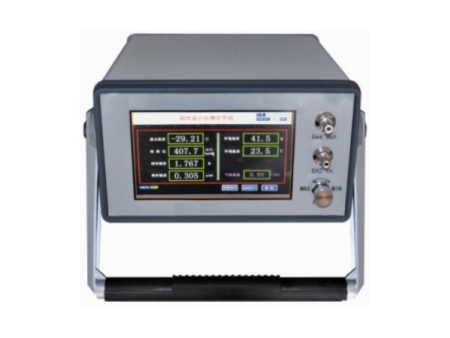

高温氢气含量分析仪
|
摘要
高温氢气含量分析仪 指的是能够直接对高温状态下的工艺气体进行在线氢气含量测量的特殊分析仪器。这里的“高温”通常指远高于环境温度，可能达到几百度甚至更高。
产品介绍
高温氢气含量分析仪 指的是能够直接对高温状态下的工艺气体进行在线氢气含量测量的特殊分析仪器。这里的“高温”通常指远高于环境温度，可能达到几百度甚至更高。
这解决了传统分析仪的一个核心痛点：需要将高温气体冷却后才能进行测量。
一、为什么需要高温原位测量？传统方法的弊端
在很多化工工艺中（如合成氨、甲醇合成、炼油加氢装置），工艺气体本身温度非常高（200°C - 500°C+）。传统的测量方法是：
1. 抽取气体样品：从高温高压的工艺管道中取出气体。
2. 复杂的样品预处理：通过一套复杂的系统对样品进行减压、冷却、除水、过滤，使其达到常温、常压、干燥、洁净的状态。
3. 送入分析仪：将处理好的气体送入常规（常温）分析仪（如热导式分析仪）进行测量。
这种方法的弊端非常明显：
• 响应严重滞后：漫长的取样和预处理管线导致分析结果严重延迟，可能长达数分钟，无法用于快速过程控制。
• 样品失真：冷却过程中，某些气体组分可能冷凝析出，改变气体成分，导致测量误差。
• 系统复杂、成本高：预处理系统本身非常复杂、昂贵，且需要大量维护工作。
• 安全隐患：处理高温高压氢气本身具有风险。
二、高温氢气分析仪的核心技术
高温分析仪的设计目标是尽可能靠近工艺管道安装，直接测量高温气体，避免或极大简化样品预处理。主要技术原理如下：
1. 高温热导式
• 原理：基本测量原理与普通热导式相同，但其核心传感器（热导池）和整个气路采用特殊耐高温材料（如哈氏合金、特殊陶瓷）制造，并集成高效的加热和保温系统。
• 工作方式：
◦ 保温型：将分析单元安装在工艺管道旁，用伴热管线将高温气体短距离引入一个始终保持高温（高于气体露点，如200°C）的分析池内。这样可以防止水或其它组分冷凝。
◦ 原位插入式：将探头直接插入工艺管道中，实现真正的原位测量。这是响应快的方式。
• 优点：响应极快，能真实反映工艺状况。
• 挑战：对传感器材料和电子元件的耐高温性能要求极高，造价昂贵。
2. 激光吸收光谱技术
• 特别是可调谐半导体激光吸收光谱技术，是高温气体分析的明星技术。
• 原理：氢气分子在近红外波段有特定的吸收谱线。激光器发射出特定波长的激光穿过被测气体，氢气分子会吸收激光能量。通过测量激光强度被吸收的程度（吸光度），就可以精确计算出氢气的浓度。
• 实现方式：
◦ 原位对射式：在管道一侧安装激光发射器，另一侧安装接收器。激光直接穿过高温工艺气体进行测量。
◦ 抽取式：将高温气体短距离抽取到一个高温、耐压的测量气室中，激光在气室内进行测量，避免冷却。
• 优点：
◦ 选择性极佳：只对氢气敏感，几乎不受背景气体成分变化的干扰。这是它相对于热导式的巨大突破。
◦ 高精度、高灵敏度。
◦ 响应速度极快（可达毫秒级）。
◦ 校准周期长。
• 挑战：初期投资成本较高。
三、主要应用领域
高温氢气分析仪主要用于对过程控制要求极高、气体成分复杂的现代化工场合：
1. 合成氨、合成甲醇：监测合成塔进、出口循环气中的氢气含量，用于优化反应效率和控制氢氮比。
2. 炼油厂加氢装置：监测加氢处理、加氢裂化装置反应器出口的氢气纯度，对控制反应深度和节能降耗至关重要。
3. 直接还原铁工艺：监测还原气体中的氢气含量。
4. 新型煤化工与催化过程研究：需要实时、准确监测高温反应气体组成。
四、选型与使用要点
选择高温氢气分析仪时，需重点关注：
考量因素 说明
工艺条件 明确气体温度、压力、背景气体成分、粉尘含量等。
测量目标 是用于快速过程控制（要求响应快）还是仅用于监控（可接受一定延迟）？
技术路线 热导式：成本相对较低，但受背景气体影响大。
激光光谱式：精度高、不受干扰，但成本高。是目前高温高压应用的主流趋势。安装方式 原位插入式（响应快）、旁路抽取式（维护方便）。
防爆与认证 石油化工环境必须满足严格的防爆要求。
高温氢气含量分析仪代表了过程气体分析技术的先进水平。它通过克服传统取样预处理系统的固有缺陷，实现了对高温工艺过程中氢气含量的快速、准确、原位测量。其中，基于TDLAS的激光技术因其卓越的选择性和抗干扰能力，正成为苛刻高温高压工况下的首选方案，为现代流程工业的优化控制、安全运行和节能降耗提供了关键的数据支撑。
