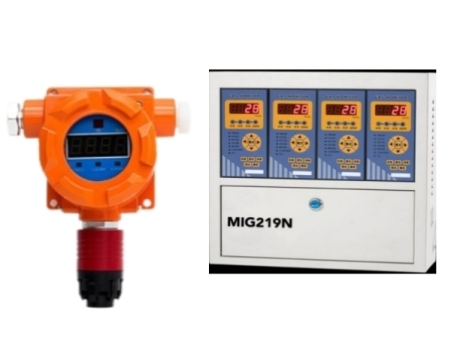

在线氢气含量分析仪
|
摘要
在线氢气含量分析仪是一个非常重要且专业的领域，广泛应用于化工、电力、冶金等行业。与便携式仪器不同，在线分析仪的核心价值在于连续、实时、自动地监测工艺过程中的氢气含量，并将数据远传至控制室，用于过程控制、安全联锁和效率优化。
产品介绍
在线氢气含量分析仪是一个非常重要且专业的领域，广泛应用于化工、电力、冶金等行业。与便携式仪器不同，在线分析仪的核心价值在于连续、实时、自动地监测工艺过程中的氢气含量，并将数据远传至控制室，用于过程控制、安全联锁和效率优化。
一、核心定义与核心价值
在线氢气含量分析仪 是指直接安装在生产流程的管道或设备上，对气体中的氢气浓度进行不间断自动监测的完整系统。
其核心价值在于：
• 连续性：7x24小时不间断工作，提供连续的数据曲线。
• 实时性：响应速度快，能及时反映工艺变化。
• 自动化：自动完成采样、分析、报警和信号传输，无需人工干预。
• 集成控制：分析结果直接接入DCS或PLC系统，用于自动调节工艺参数（如反应温度、进料量）或触发安全联锁（如停车、泄压）。
二、基本组成：一个系统而非单个仪表

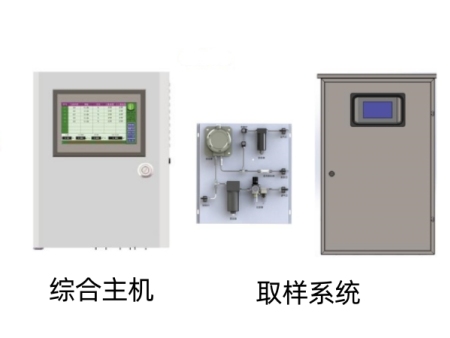

一套完整的在线氢气分析仪通常由三大部分组成：
1. 样品处理系统（取样与预处理单元）
这是保证分析仪准确可靠运行的关键、复杂的部分。超过一半的故障源于样品处理不当。其任务是将待测气体从恶劣的工艺环境中提取出来，并处理成符合分析器要求的“理想样品”。
• 功能：降压、降温、除尘、除水、稳定流量和压力。
• 典型部件：采样探头、减压阀、精密过滤器、冷却器/除湿器、稳流阀、流量计等。
2. 分析器主机（传感与计算单元）
这是仪器的大脑和心脏，内含测量传感器。
• 功能：接收处理后的样品气体，并基于特定物理或化学原理计算出氢气浓度。
• 核心：传感器技术（详见第三部分）。
3. 数据采集与控制系统
• 功能：显示浓度值，输出标准信号（如4-20mA），提供报警触点，支持远程通信（如HART, Modbus）。
• 外壳：通常为隔爆或本安型防爆机箱，适用于危险区域。
三、主要测量原理与技术选择
根据不同的应用场景和测量要求，在线氢气分析仪主要采用以下几种原理：
1. 热导式（TCD）
• 原理：基于氢气热导率远高于其他气体的特性。是测量高纯度氢气经典、经济的技术。
• 测量范围：0-100% H₂，在高浓度段（如80%-100%）非常准确。
• 优点：结构简单、性能稳定、维护方便、成本低。
• 缺点：测量结果受背景气体成分影响较大。若背景气体（如从氮气变为二氧化碳）变化，需重新校准。
• 典型应用：发电厂氢冷发电机纯度监测、合成氨厂循环氢纯度监测。
2. 热导式（TCD）
• 原理：基于氢气热导率远高于其他气体的特性。是测量高纯度氢气经典、经济的技术。
• 测量范围：0-100% H₂，在高浓度段（如80%-100%）非常准确。
• 优点：结构简单、性能稳定、维护方便、成本低。
• 缺点：测量结果受背景气体成分影响较大。若背景气体（如从氮气变为二氧化碳）变化，需重新校准。
• 典型应用：发电厂氢冷发电机纯度监测、合成氨厂循环氢纯度监测。
3. 气相色谱（GC）
• 原理：利用色谱柱将混合气体中的各组分（包括氢气）进行分离，然后由检测器（如TCD）分别检测。
• 优点：能同时分析多种组分（如H₂, N₂, CO, CO₂, CH₄等），结果非常精确，不受背景气体干扰。
• 缺点：分析是周期性的（几分钟一个周期），而非真正实时连续；系统复杂，购置和维护成本高。
• 典型应用：对分析精度要求极高且需要全组分分析的场合，如严格的工艺指标控制和质量检验。
技术选型小结表
原理 优势 劣势 典型应用
热导式 成本低，稳定性好，适合高纯度 受背景气体影响 氢冷发电机，循环氢纯度
TDLAS 精度高，响应快，抗干扰强 成本高 复杂背景气，高温原位测量
气相色谱 多组分分析，精度极高 周期分析，成本高，系统复杂 全组分分析，质量监测
四、典型应用领域
1. 电力行业：监测氢冷发电机内的氢气纯度，保证冷却效率和安全性。
2. 化工行业（合成氨、合成甲醇）：监测合成塔进/出口气中氢气含量，优化氢氮比，提高产量。
3. 炼油行业（加氢裂化、加氢精制）：监测循环氢纯度，控制反应深度，降低能耗。
4. 冶金行业：监测保护气氛或还原气体中的氢气含量。
5. 新能源与半导体：监测制氢、储氢过程及高纯气体中的氢气浓度。
五、选型、安装与维护要点
选型关键问题：
• 测量范围？ (0-100% 还是 90-100% H₂？)
• 背景气体成分？ (这是选择原理的首要依据！)
• 工艺条件？ (温度、压力、粉尘、湿度等)
• 精度和响应速度要求？ (用于控制还是仅做监控？)
• 防爆和防护等级？
安装与维护核心：
• 代表性取样点：取样点必须能代表工艺气流的平均成分。
• 样品处理系统是生命线：根据工艺气体的恶劣程度（高温、高湿、多尘）设计匹配的预处理系统。
• 定期校准：必须使用标准气体定期进行零点校准和量程校准，保证长期准确性。
在线氢气含量分析仪是一个为工业现场量身定制的精密测量系统。其成功应用不仅依赖于分析器本身的性能，更在极大程度上取决于样品处理系统的合理设计和规范的日常维护。正确选型（特别是根据背景气体选择测量原理）是项目成功的基石。
