烟气在线监测系统中粉尘监测器的原理、选择和应用

随着工业化的不断推进，环境污染问题日益严重，其中空气污染尤为突出。为了有效监测和控制空气污染，烟气在线监测系统应运而生。在烟气在线监测系统中，粉尘监测仪作为关键设备之一，承担着实时监测烟气中颗粒物浓度的重要任务。本文将详细介绍粉尘监测仪的工作原理、类型和选型要点，以帮助用户在实际应用中做出合理的选择。

粉尘监测器的工作原理是什么？

粉尘监测仪用于测量空气中悬浮颗粒物的浓度。常用原理包括光散射、β射线吸收、电荷和光学粒子计数。

1. 光散射原理

当光照射到空气中的悬浮颗粒时，会产生散射光，散射光的强度与颗粒的质量浓度成正比。通过测量散射光的强度，应用质量浓度转换公式，乘以K因子，并进行数字信号处理，即可将粉尘浓度信号转换为电信号，并由相应的设备进行接收和分析。（改编自Choudhary等，2017a）

激光背散射：入射光穿过烟道中的粉尘颗粒后，光强减弱，并被粉尘颗粒向各个方向反射。与入射光成角度的散射光称为背散射光。散射光的信号强度随粉尘颗粒浓度的增加而增强。基于此原理，仪器内置高稳定性激光信号源，穿过烟道照射粉尘颗粒，光学接收器接收反射的激光信号，从而计算粉尘浓度。

激光背散射式烟尘仪的光学部分包括激光光源及功率控制、光电传感和散射光接收部分。其原理是：激光器发射的650nm光束以角度入射到烟气排放源（烟道/烟囱）中。激光束与烟尘颗粒相互作用产生散射光。背散射光经接收系统进入传感器，并被转换为电信号进行处理。电路部分实现了光电转换、激光束调制、信号放大、解调、光源功率控制和伏安转换等功能。校准器用于产生稳定的光信号，以对仪器进行零点和量程校准。

激光前向散射：激光器发出的激光束被烟尘散射后，其前向散射光波经中间投影边缘的透射镜反射，会聚到光纤中，被探测器接收。前向散射法的光源为激光器。其优点在于发射、接收和反射模块可以集成，因此安装无需光路对准。该仪器安装简便，维护量小。检测浓度可达0～5mg/m³。由于前向散射法的光程较短，在采样方式上可以近似为点测量。对烟道前后直管段有要求，通常需要长度。

激光前向散射法采用抽取、加热和返回的烟气采样设计，可用于被测气体中含有极高水雾或颗粒浓度过低的情况。

2. β射线法原理

β射线是带电粒子运动过程中释放的一种电离辐射。β射线能量较低，能够穿透某些物质。当β射线穿过含有颗粒物的介质时，会与颗粒物发生相互作用，被颗粒物散射或吸收，导致能量损失。基于β射线与颗粒物的相互作用，我们可以通过测量散射或吸收的射线强度来推断颗粒物的存在及其浓度。在β射线法中，常用的测量装置是β计数器。它由放射源和探测器组成。放射源发射β射线，这些射线穿过待测样品并被探测器接收。

当β射线穿过颗粒物时，会发生散射或吸收。这些散射或吸收的射线会引起探测器电流或计数的变化。基于这些变化，我们可以计算出颗粒物的浓度。通常，测量结果会显示在显示器或计算机上并记录下来。

β射线法具有测量精度高、响应速度快、操作简便等优点，因此被广泛应用于空气质量监测和工业颗粒物排放控制等领域。

需要注意的是，在某些特殊情况下，β射线法可能会受到其他因素的干扰，例如样品中存在的其他辐射源或测量环境中的背景辐射。因此，在进行测量时，重视校准和精度验证，以确保测量结果的可靠性和准确性。

3. 粉尘传感器重量法原理

重量法的原理是利用具有特定切割特性的采样器，以恒定速度抽取体积的空气样品，并将样品气体中的颗粒物截留在已知质量的滤膜上。通过比较采样前后滤膜的质量差和采样体积，即可计算出粉尘浓度。需要注意的是，在测量颗粒物浓度时，单位为“μg/m³”的体积分母应为标准条件（0℃，101.3kPa）下的体积。因此，实际测量的体积需要转换为标准条件下的体积。

4. 振荡天平法原理

微振荡天平法在传感器内部使用一根振荡的空心锥形管，其振荡端安装有可更换的滤膜。振荡频率取决于锥形管的特性及其质量。当采样空气流经滤膜时，其中的颗粒物会沉积在滤膜上。滤膜质量的变化会导致振荡频率的变化。通过振荡频率的变化可以计算出沉积在滤膜上的颗粒物质量。然后，结合流速、现场环境温度和气压，计算出该时间段内颗粒物标记物的质量浓度。

振荡天平法是测量颗粒物质量浓度的常用方法。它利用振荡天平的原理来获取颗粒物的质量信息。振荡天平是一种精密天平仪器，通过测量天平上颗粒物质量的变化来推断其质量。在振荡天平法中，通常将样品置于容器中，然后振动容器以使颗粒均匀分布。当样品振动时，颗粒会受到惯性力的作用，导致天平上样品的质量发生变化。通过测量这种质量变化的大小，即可计算出颗粒的质量。

振荡天平法测量精度很高，能够快速准确地测量颗粒物的质量浓度。此外，振荡天平法还具有样品处理简单、实验过程可控等优点。

需要注意的是，在进行振荡天平测量时，应注意样品的堆积和分散情况，以确保颗粒在容器内均匀分布。同时，针对不同类型的颗粒和样品性质，可能需要不同的振动参数和实验条件才能获得准确可靠的测量结果。

粉尘类型监测器

在烟气在线监测系统中，粉尘流量计根据其用途和应用场景可分为固定式粉尘流量计、便携式粉尘流量计和个人粉尘流量计。每种类型的粉尘流量计都有其自身的特点，适用于不同的监测需求。

1. 固定式粉尘监测器

固定式粉尘流量计通常安装在烟气排放管道或工业场所的固定位置，用于连续、实时监测粉尘浓度。固定式粉尘流量计主要采用以下测量原理：

光散射粉尘监测器

光散射式粉尘计利用光源发出的光束穿过含有颗粒物的烟气。颗粒物会使光束发生散射。散射光的强度与颗粒物浓度成正比，通过检测散射光的强度即可计算出颗粒物浓度。光散射式粉尘计具有响应速度快的优点，适用于实时在线监测。

β射线吸收尘埃监测器

β射线吸收式粉尘计通过测量颗粒物对β射线的吸收来确定颗粒物浓度。当烟气通过采样头时，颗粒物会被滤膜截留。β射线源发出的射线穿过滤膜后被探测器接收。通过比较过滤前后β射线的强度，即可计算出颗粒物浓度。该方法精度高，但响应速度相对较慢，因此适用于需要高精度测量的场合。

2. 便携式粉尘监测仪

便携式粉尘检测仪适用于现场检测和环境调查。它们体积小、重量轻、易于携带。常见的便携式粉尘检测仪类型包括以下几种：

光散射便携式粉尘计

光散射式便携式粉尘检测仪利用光散射原理进行测量，具有结构简单、操作方便、响应速度快等特点，适用于工业场所、室内空气质量检测等需要快速响应的场合。

充电式便携式粉尘监测器

充电式便携式粉尘计通过高压电场使颗粒带电，并通过测量电场中带电颗粒的电流来计算颗粒浓度。该方法结构简单、成本低廉，适用于高浓度粉尘的测量。

3. 个人粉尘监测器

个人粉尘检测仪专为个人防护而设计，用于监测佩戴者周围空气中颗粒物的浓度。它体积小巧，通常佩戴在胸部或腰部。主要用于矿工和建筑工人等高风险职业。

光散射式个人粉尘计

光散射式个人粉尘检测仪通过光学传感器直接检测颗粒物浓度，具有精度高、实时监测等优点，适用于对个人安全要求较高的工作环境。

4.在线粉尘监测器

在线粉尘监测仪安装在工业排放源的管道上，适用于连续在线监测。其优势在于能够实时监测粉尘浓度的变化，并为污染控制提供数据支持。

光透射法在线粉尘监测器

透射法在线粉尘监测仪通过测量光源穿过烟气后光强的变化来计算颗粒物浓度。它适用于监测各种工业烟气排放，具有安装简便、维护方便的特点。

5.特殊粉尘监测器

专用粉尘监测仪是针对特定环境或特定粉尘类型设计的，通常具有更高的适用性和测量精度。例如，矿山粉尘监测仪、水泥厂粉尘监测仪等。这些仪器在设计时充分考虑了特定场景下的粉尘特性，能够提供更准确的测量结果。

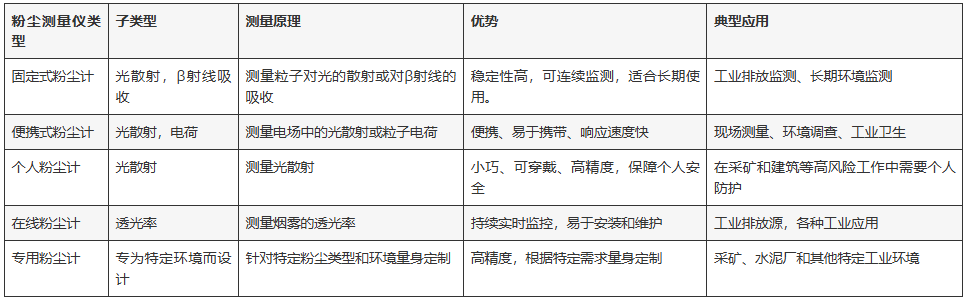

粉尘计的区别

选择合适的粉尘计需要综合考虑诸多因素，例如测量环境、精度要求、响应时间和维护需求。不同类型的粉尘计各有优缺点。用户应根据具体的应用场景和需求选择合适的粉尘计类型，以确保监测数据的准确性和可靠性。通过科学合理地选择和使用粉尘计，可以为环境监测提供准确可靠的数据支持，有效控制和减少空气污染，保护生态环境。

粉尘监测仪选择的关键点

选择合适的粉尘测量仪时，需要考虑以下几个方面：

1. 测量范围和精度

根据监测需求选择合适的测量范围和精度。对于高浓度粉尘环境，应选择测量范围较大的粉尘计；对于精度要求较高的场合，应选择精度较高的粉尘计。

2. 响应时间

响应时间是指粉尘仪对颗粒物浓度变化的反应速度。在需要实时监测的场合，应选择响应时间短的粉尘仪，例如光散射式粉尘仪。

3. 环境适应性

粉尘测量仪需要在不同的环境条件下工作，包括温度、湿度、压力等。在选择型号时，应考虑粉尘测量仪的环境适应性，以确保其在实际应用中能够稳定工作。

4. 维护和校准

粉尘监测仪在使用过程中需要定期维护和校准。选择易于维护和校准的粉尘监测仪可以降低使用成本并提高工作效率。

5. 成本

根据预算选择合适的粉尘计。在满足测量要求的前提下，选择性价比更高的设备。对于实验室或特殊场合，可以选择高精度的光学粒子计数法；对于工业场所，可以选择经济实用的光散射法或电荷计数法。

粉尘监测仪在烟气在线监测系统中的应用

烟气在线监测系统中的粉尘流量计在各种工业和环境监测领域都发挥着重要作用。以下详细介绍粉尘流量计在不同应用场景中的具体应用及其重要性。

1. 工业排放监测

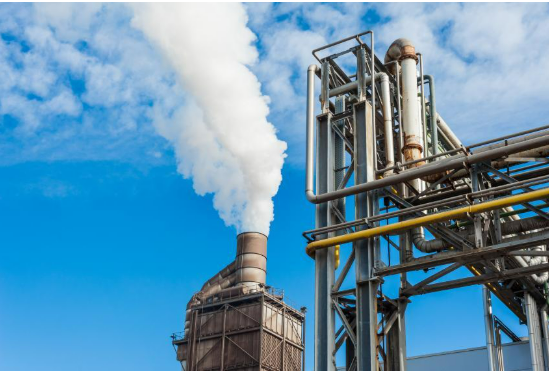

在工业排放监测中，粉尘监测仪用于实时监测工厂和工业设施排放的烟气中颗粒物的浓度。通过监测工业排放，我们可以确保排放符合地方的环境法规和标准，防止对周边环境和居民健康造成危害。

应用

发电厂：发电厂燃烧煤炭或其他燃料时会产生大量烟雾和颗粒物。粉尘检测仪可以监测废气中颗粒物的浓度，以确保排放量在法规允许的范围内。

水泥厂：水泥生产过程中会产生大量粉尘。利用粉尘监测仪进行实时监测，可以有效控制粉尘排放，保护周边环境。

冶金厂：冶金过程中会产生高浓度粉尘。通过粉尘监测仪进行监测，可以及时采取措施减少粉尘排放，保护工人健康。

2. 职业安全与健康

在某些高风险职业中，高浓度粉尘会对工人的健康造成严重后果。粉尘检测仪用于监测工作环境中颗粒物的浓度，以确保工人处于安全的工作环境中。

应用

采矿作业：矿工在井下作业时会接触到大量粉尘。通过个人粉尘监测仪监测，可以实时了解工作环境中的粉尘浓度，从而保护矿工的健康。

建筑工地：建筑工人在施工过程中会接触到大量的建筑粉尘。通过便携式粉尘检测仪，可以及时采取防护措施，减少粉尘对健康的影响。

制造业：生产过程中会产生大量粉尘，尤其是在切割、研磨、喷涂等工序中。使用粉尘监测仪可以确保工人在符合安全标准的工作环境中工作。

3. 研究与实验室

在科学研究和实验室中，粉尘仪用于精确测量空气中的颗粒物，为研究提供可靠的数据支持。通过粉尘仪的高精度测量，科研人员可以深入研究颗粒物的组成和来源及其对环境和健康的影响。

应用

环境科学研究：研究空气污染源及其对生态系统的影响，并通过粉尘计收集的数据帮助科学家制定更有效的污染控制策略。

公共卫生研究：研究空气中颗粒物对人类健康的影响，并通过监测不同环境中的颗粒物浓度来评估其对呼吸系统疾病等健康问题的影响。

材料科学研究：在研究新材料生产的过程中，通过粉尘计监测生产环境中的颗粒物，以评估材料生产对环境的影响。

4. 环境监测

粉尘监测仪用于环境监测，测量空气中颗粒物的浓度，为环境保护和空气质量评估提供数据支持。通过监测空气质量，可以及时发现和控制污染源，从而保护公众健康。

应用

城市空气质量监测：在城市地区设置粉尘监测仪，可以实时监测空气中 PM2.5 和 PM10 等颗粒物的浓度，为政府制定空气污染控制措施提供依据。

道路交通监测：在交通流量大、车辆密集的区域，车辆尾气和道路扬尘会造成空气污染。通过扬尘仪监测，可以了解交通对空气质量的影响。

施工现场环境监测：施工过程中会产生大量粉尘。通过粉尘监测仪监测，可以实时了解施工对周围环境的影响，并采取相应的减尘措施。

5. 农业

在农业领域，粉尘监测仪用于监测农业生产过程中产生的颗粒物，并为农民提供环境保护和健康保护方面的指导。

应用

作物种植：在作物种植、施肥、收割等环节都会产生大量粉尘。通过粉尘监测仪进行监测，可以及时采取措施，减少粉尘对农田及周边环境的影响。

畜牧养殖：在畜牧养殖过程中，饲料加工和畜牧活动会产生粉尘。使用粉尘监测仪进行监测可以保护牲畜和农场工人的健康。

粉尘计广泛应用于烟气在线监测系统，涵盖工业排放监测、环境监测、职业安全健康、科研实验室和农业领域。通过科学合理地应用粉尘计，可以有效控制和减少空气污染，保护生态环境和公众健康。选择合适的粉尘计类型并根据实际需要进行监测，可以为环境保护工作提供强有力的数据支持。

粉尘监测仪在烟气在线监测系统中发挥着重要作用。其工作原理和选型直接关系到监测数据的准确性和可靠性。通过了解不同类型粉尘监测仪的原理和特点，并根据实际需要选择合适的粉尘监测仪，可以有效提高烟气在线监测系统的性能，并有助于环境保护工作。
