液化装置中气体分析仪的关键应用

随着工业技术的不断发展，液化装置在现代工业中扮演着至关重要的角色。液化装置主要用于将气体或混合气体转化为液态，以便进行运输、储存和应用。在液化过程中，气体分析仪作为关键的监测设备发挥着重要作用。本文将探讨气体分析仪在液化装置中的应用及其重要性。

液化装置的基本流程

为了便于运输和储存，天然气被冷却并压缩成液态，即液化天然气（LNG）。天然气的气液体积比为600:1，使其非常易于储存和运输。在液化之前，天然气需要经过提纯，以去除总硫和苯等杂质。

含硫成品天然气的质量标准日益严格，相应的收费标准也随之出台。同时，天然气供应商必须在液化前对天然气进行处理，以防止液化设备腐蚀，并需遵守输送管道的相关规程。 因此，天然气行业亟需能够同时快速响应并测量多种成分的在线分析仪。

天然气在液化前含有苯、甲苯和二甲苯（BTEX），这些物质在液化过程的低温下会冻结成固体，导致液化设备堵塞，需要整个装置停机维护。为防止这种情况发生，制造商在液化过程开始前去除苯，并安装在线分析仪监测液化装料前的苯浓度，以确保苯已被去除，并且下游设备运行正常。

下面详细描述液化装置的基本流程：

1. 气体净化和预处理

在液化装置中，气体来源可以是天然气田、从空气中提取的氧气和氮气，或其他工业气体。 这些原料气通常含有各种杂质，例如水分、硫化物、二氧化碳和氮气。这些杂质会影响气体的液化效率和产品质量，因此气体首先需要进行净化和预处理。

提纯过程包括以下步骤：

脱水：使用干燥剂或冷凝器从气体中去除水分，以避免在后续压缩和冷却过程中形成冰或水凝结。

除硫处理：通过吸附剂或化学反应去除气体中的硫化物，以防止硫化氢等有害物质腐蚀设备和产品。

二氧化碳去除处理：采用吸附剂或膜分离等方法降低气体中的二氧化碳含量，以满足后续液化工艺的要求。

2. 压缩

净化后的气体进入压缩阶段，在此阶段，压缩机提高气体压力，使气体分子密度增大，从而有利于后续的液化过程。压缩过程显著提高了气体的温度和压力，为后续的冷却和液化创造了条件。

压缩过程中的关键步骤：

压缩机：离心式、螺杆式或往复式压缩机用于将气体压缩到所需的工艺压力，通常在几十到几百兆帕（MPa）之间。

3. 冷却

压缩气体进入冷却单元，冷却过程将气体温度降低到液化温度以下，从而使气体转化为液态。冷却过程需要高效的冷却系统和冷却介质，通常是液氮、液氢或制冷剂。

冷却过程的主要方式包括：

传统冷却：通过热交换器和冷却器降低气体的温度，使其逐渐冷凝成液体。

膨胀冷却：利用膨胀阀或节流装置，使高压气体快速膨胀，从而降低温度并液化。

4. 分离

在液化装置中，液化过程通常伴随着气体组分的分离和提纯。根据气体的性质和需求，可以采用不同的分离技术，例如蒸馏、吸附、冷凝等，将目标组分从气体中分离出来，从而获得高纯度的液体产品。

分离过程中的关键步骤：

蒸馏塔：利用不同气体组分沸点的差异，通过蒸馏塔分离液化气体的不同组分。

吸附与分离：利用吸附剂吸附气体中的杂质，从而净化和分离气体。

液化装置的基本工艺流程包括气体净化预处理、压缩、冷却和分离等关键步骤。每个步骤都需要精密的设备和控制系统，以确保高效、安全、稳定的液化过程。随着技术的进步和工艺的改进，液化装置的生产工艺也在不断发展和优化，以满足日益增长的液化气体需求和环保要求。

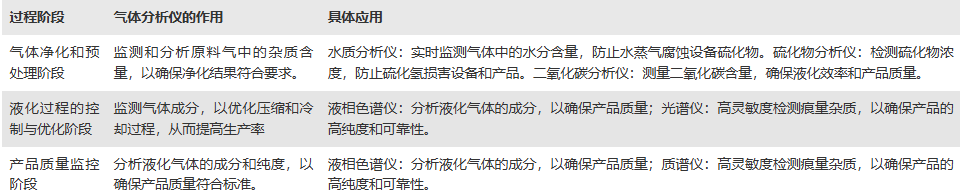

气体分析仪在液化装置工艺中的作用

气体分析仪在液化装置的基本工艺流程中发挥着至关重要的作用，尤其是在气体净化和预处理阶段、液化过程的控制和优化以及产品质量监测方面。气体分析仪在液化装置各工艺流程中的作用如下所述：

1. 气体净化和预处理阶段

在气体净化和预处理阶段，气体分析仪主要用于监测和分析原料气中的杂质含量，以确保气体符合液化过程的要求和标准。

水质分析仪： 用于实时监测气体中的水分含量。水分会影响后续的压缩和冷却过程，并可能导致设备腐蚀或液化效率降低。

硫化物分析仪： 检测气体中硫化物（例如硫化氢）的浓度。高浓度的硫化物会对设备和产品造成严重损害。

二氧化碳分析仪： 用于测量气体中二氧化碳的含量。高浓度的二氧化碳会降低液化效率并影响产品质量。

这些分析仪能够及时检测气体中的杂质含量，帮助操作人员调整净化设备和工艺参数，以确保气体净化效果满足要求。

2. 液化过程的控制与优化阶段

在压缩和冷却过程中，气体分析仪在监测和控制气体成分方面发挥着作用，有助于优化液化过程，提高生产率和产品质量。

成分分析仪： 监测气体中的主要成分，如甲烷、乙烷等。根据实时分析结果，调整压缩机的运行参数，以确保气体满足液化要求。

温度和压力传感器：用于实时监测液化过程中的温度和压力变化。通过分析传感器数据，调整冷却介质和冷却速率，以优化液化过程。

安全监测仪器：检测气体中有害成分及浓度，例如硫化氢和氧气。及时发现异常情况并采取措施，确保生产安全。

这些分析仪提供实时数据反馈，帮助操作人员调整和控制液化过程中的关键参数，从而确保生产过程的稳定和安全。

3. 产品质量监控阶段

液化厂的目标是生产高质量的液化气产品，而气体分析仪在产品质量监控阶段起着关键作用。

液相气相色谱仪：用于分析液化气体中各种成分的含量和纯度，确保产品符合相关标准和质量要求。

质谱仪：提供高灵敏度的产品成分分析，可检测痕量杂质或不纯物质，确保产品的高纯度和高质量。

这些分析仪器在产品质量监控阶段提供准确的数据支持，以确保液化气体产品质量的稳定性和可靠性。

气体分析仪在液化装置的各个环节中发挥着重要作用，从气体净化和预处理阶段的杂质监测，到液化过程的实时控制和优化，再到产品质量的监测，都为液化装置的运行提供了关键数据支持和技术保障。随着科技的不断进步和气体分析技术的不断发展，气体分析仪在液化装置中的作用将更加重要和多样化，为安全、高效、环保的工业生产提供可靠的支撑。

气体分析仪在液化装置工艺中的作用

气体分析仪的技术应用

液化装置中常用的气体分析仪技术包括：

红外光谱分析仪：用于检测甲烷、乙烷等有机气体。

气相色谱仪：用于检测气体中的杂质，例如硫化物、氮气等。

质谱仪：可实现高灵敏度的气体成分分析，并能有效检测痕量气体。

液化装置中气体分析仪的重要性和优势

气体分析仪在液化工厂和其他工业领域具有重要意义和诸多优势，它们在生产过程的监测、控制和质量保证方面发挥着关键作用。气体分析仪的重要性和优势详述如下：

1. 实时监控

气体分析仪可提供实时气体成分数据及相关参数，帮助操作人员及时了解生产过程中气体成分和状况的变化。通过监测结果，操作人员可以调整生产参数，优化生产工艺，从而确保产品质量和生产效率。

2. 确保产品质量

在液化装置中，气体分析仪能够精确分析气体样品，确保液化产品的成分和纯度符合要求。通过及时检测和分析，可以避免因杂质或不合格成分导致产品质量下降，提高产品合格率和市场竞争力。

3. 环境监测与保护

气体分析仪不仅可以监测生产过程中的气体成分，还可以检测硫化氢、氨气等有害气体的浓度。通过及时检测和监测，可以防止气体泄漏和污染，保护环境和生态系统的健康。

4. 提高生产力

通过气体分析仪对生产过程进行实时监控和数据反馈，有助于优化生产流程，提高生产效率和能源效率。精准的数据分析有助于降低能耗和生产成本，从而提升整体生产效率。

5. 安全保障

气体分析仪可以监测和识别生产过程中存在的危险气体和潜在风险，例如高浓度的有毒或易燃气体。及时检测和处理这些风险因素有助于保障生产现场安全，防止事故发生。

6. 技术、精度和可靠性

现代气体分析仪采用先进的传感和数据处理技术，具有高精度、高灵敏度和高可靠性。它们能够精确分析气体成分和特性，以应对复杂的工业环境和多变的生产条件。

7. 自动化控制与集成

部分气体分析仪可与自动化控制系统集成，实现生产过程的自动化监控。这种集成使生产管理更加智能高效，提升了工厂的整体生产水平和管理水平。

综上所述，气体分析仪在液化装置中占据重要地位，并具有多重优势。它不仅能够提供精确的气体分析数据，确保产品质量和生产安全，还能提高生产效率，保护环境。随着技术的不断进步和应用范围的不断扩大，气体分析仪将在工业生产中发挥日益重要和广泛的作用，为工厂的可持续发展和提升竞争力提供强有力的支撑。

综上所述，气体分析仪是液化装置中不可或缺的关键设备，它通过气体成分分析、生产控制和安全监测等应用，保障了液化过程的稳定性、效率和安全性。随着科技的不断发展，气体分析仪的应用将得到进一步完善和普及，为液化过程带来更大的创新和改进空间。
