氢气气体分析仪使用方法图解

由于我无法直接提供真实的图片或示意图，但我可以为您详细描述氢气气体分析仪的使用方法，并为您勾勒出清晰的流程图和步骤图解，您可以根据这个描述轻松绘制出示意图。

核心使用流程总览

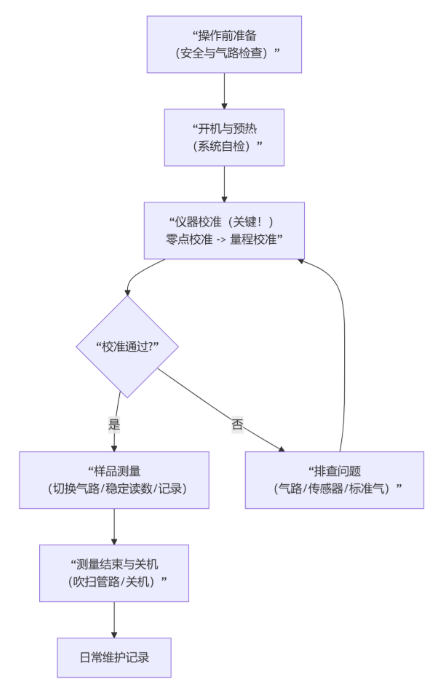

无论您使用的是便携式还是在线式分析仪，其标准操作程序都遵循以下逻辑。下图清晰地展示了从准备到关机的完整流程和关键决策点：

使用方法分步图解说明

以下为图1中关键步骤的详细分解说明，您可以根据文字描述绘制相应的示意图。

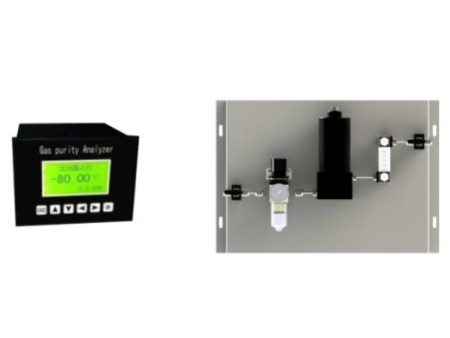

图1: 操作前准备（以在线监测为例）

• 图示说明：

◦ 左侧：氢气气瓶（样品气），通过减压阀和阀门连接。

◦ 中间：样品预处理系统（非常关键），可能包含以下组件：

▪ 精细过滤器：去除颗粒物。

▪ 冷凝器/干燥管：去除水分。

▪ 流量计：显示并调节气体流量。

◦ 右侧：氢气气体分析仪主机，有进气口和出气口。

◦ 下方：标准气体（零点气和量程气），通过阀门可切换至进气管道。

• 文字标注：

◦ 步骤1：气密性检查：确保所有接头连接牢固，无泄漏。

◦ 步骤2：预处理检查：确认过滤器、干燥剂有效。

◦ 步骤3：管线吹扫：打开样品气，对整套管路进行吹扫，排出空气。

图2: 校准流程示意图

• 图示说明：

◦ 绘制一个仪器屏幕的示意图。

◦ 屏幕显示两个步骤：

▪ 步骤A：零点校准：

▪ 气路通入高纯氮气（零点气）。

▪ 屏幕显示浓度值逐渐下降并稳定在 0.00%。

▪ 操作员按下屏幕上的 “Zero Cal” (零点校准) 按钮。

▪ 步骤B：量程校准：

▪ 气路切换至量程标准气（如 50.0% H₂）。

▪ 屏幕显示浓度值稳定在 50.0% 附近。

▪ 操作员在屏幕输入标准值 50.0，并按下 “Span Cal” (量程校准) 按钮。

▪ 屏幕显示 “校准成功”。

图3: 样品测量与吹扫

• 图示说明：

◦ 步骤A：样品测量：

▪ 将气路从标准气切换回样品气。

▪ 调节流量计，使气体流量稳定在指定值（如 0.5 L/min）。

▪ 仪器屏幕上显示实时的氢气浓度值（如 48.5%），待数值稳定后记录。

◦ 步骤B：测量结束吹扫：

▪ 测量完成后，将进气口切换至洁净氮气。

▪ 打开阀门，让氮气吹扫整个气路和仪器内部约数分钟，将残留的氢气排出，直至读数归零。这一步能保护传感器，延长其寿命。

不同类型仪器的使用特点

1. 便携式检测仪（用于泄漏检测）：

◦ 图解：一个人手持一台手机大小的设备，顶端有探头或采样杆。设备发出绿色光，表示安全。当靠近泄漏点时，设备屏幕数值飙升，并发出红色报警光和声音。

◦ 方法：开机后直接手持设备在需要检测的区域扫描，无需复杂校准（但需定期校准）。

2. 在线式分析仪（用于过程控制）：

◦ 图解：如上所述，安装在工艺管道上，连续运行。信号线连接到控制室的DCS屏幕上，显示实时趋势曲线。

◦ 方法：设置好后可自动连续运行，操作人员主要进行远程监控和定期维护校准。

重要注意事项图解

• 安全警示图：在旁边放置一个明显的警示标志，内容为：

◦ 严禁明火！

◦ 注意通风！

◦ 必须防爆！

• 校准周期图：画一个日历，标注出每月或每季度需要进行的校准提醒。

希望这份详细的“图解”说明能帮助您直观地理解氢气气体分析仪的正确使用方法。请记住，实际操作前务必详细阅读您所使用仪器的官方说明书。
