氢气在线监测分析仪原理

我们来深入浅出地讲解氢气在线监测分析仪的核心原理。氢气分析仪的种类较多，其原理取决于所测量的氢气浓度范围和应用场景。

以下是几种主流氢气在线监测分析仪的测量原理。

一、 热导原理

这是测量高浓度氢气常用、经典的方法。

1. 基本原理

利用氢气极高的热导率特性。

• 科学事实： 氢气（H₂）的热导率远高于绝大多数其他气体（通常是普通气体的数倍到十倍）。

• 核心思想： 通过测量混合气体的热导率，就可以推算出氢气的浓度。因为混合气体的热导率主要取决于高热导率的氢气成分的含量。

2. 工作方式（“惠斯通电桥”模型）

• 传感器结构： 分析仪内部有一个测量池，池内有四个精密匹配的电阻丝（通常是铂丝或钨丝），组成一个惠斯通电桥。

◦ 其中两个电阻丝被密封在纯净的氢气（或空气）中，作为参考臂。

◦ 另外两个电阻丝暴露在流动的待测样气中，作为测量臂。

• 测量过程：

1. 电阻丝被电流加热到一定的温度。

2. 当待测样气流过测量臂时，样气会带走电阻丝的热量。

3. 热量被带走的速率取决于样气的热导率。

4. 如果样气中氢气含量高，其热导率就高，带走热量的能力就强，导致测量臂电阻丝的温度下降，电阻值减小。

5. 此时，电桥的平衡被打破，会产生一个电压信号。

6. 这个电压信号的大小与样气中氢气的浓度成比例关系，经过校准后，即可直接显示氢气的体积浓度。

3. 特点与应用

• 优点： 结构简单、性能稳定、寿命长、价格适中、测量范围宽（通常为0%-100% H₂）。

• 缺点： 测量精度受背景气体成分影响较大。如果样气中其他气体的成分经常变化，会引入误差。

• 典型应用： 发电机氢冷系统（如监测氢气纯度，通常为95%-99%）、制氢/用氢工艺控制、合成氨、冶金等工业过程。

二、 电化学原理

这是测量低浓度氢气（尤其是安全监测）主流的方法。

1. 基本原理

利用氢气在催化剂作用下的氧化还原反应产生电信号。

• 核心思想： 模拟一个微型的燃料电池。氢气在传感器内发生化学反应，会产生一个与氢气浓度成正比的电流。

2. 工作方式

• 传感器结构： 传感器主要由以下几个部分组成：

◦ 工作电极（阳极）： 涂有贵金属催化剂（如铂、钯）。

◦ 对电极（阴极）： 通常是氧气的还原反应场所。

◦ 电解质： 固态或液态的电解质，用于传导离子。

• 测量过程：

1. 待测气体中的氢气（H₂）扩散通过传感器顶部的隔膜，到达工作电极。

2. 在工作电极的催化下，氢气发生氧化反应：2H₂ → 4H⁺ + 4e⁻

3. 产生的电子（e⁻）通过外电路流向对电极，形成电流。这个电流的大小正比于氢气的浓度。

4. 在对电极上，氧气（来自空气）发生还原反应：O₂ + 4H⁺ + 4e⁻ → 2H₂O

5. 测量这个微弱的电流，经过放大和转换，即可得到氢气浓度。

3. 特点与应用

• 优点： 灵敏度极高（可测ppm级）、选择性好、响应速度快、功耗低。

• 缺点： 传感器有寿命（通常2-3年），受高温和某些毒性气体（如H₂S， CO）影响会“中毒”失效。

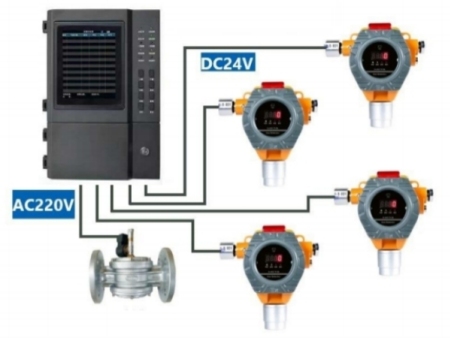

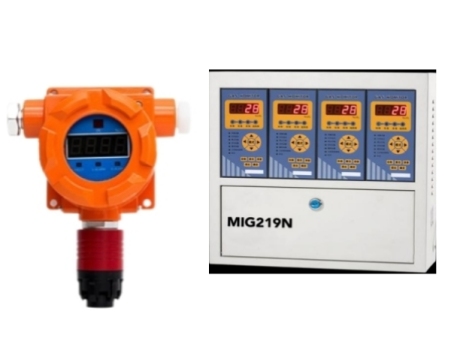

• 典型应用： 氢气泄漏检测、燃料电池实验室、储能电站安全监测、化工园区周界报警。

三、 其他原理

1. 半导体原理

• 原理： 利用金属氧化物半导体（如二氧化锡）在接触到氢气时，其表面会发生化学反应，导致电阻率显著下降。测量电阻的变化即可得知氢气浓度。

• 特点： 成本低廉、灵敏度高，但选择性差（容易受其他可燃气体干扰）、稳定性相对较差，需要定期校准。常用于家用燃气报警器（但非氢气专用）和低成本的工业报警器。

2. 气相色谱原理

• 原理： 这是一种非常精密的分析方法。将混合气体分离，然后单独检测。

1. 分离： 样气被载气带入色谱柱，由于不同气体在柱中的停留时间不同，氢气会被分离出来。

2. 检测： 分离后的纯氢气进入检测器（如TCD热导检测器），此时检测到的信号非常纯净、准确。

• 特点： 精度极高、可同时分析多种气体成分，但设备昂贵、操作复杂、分析周期较长。

• 应用： 用于对分析精度要求极高的场合，如高纯氢气质量检验、科学研究等。

总结与比较

原理 测量范围 优点 缺点 典型应用

热导 0-100% 稳定、耐用、量程宽 受背景气体影响 氢气纯度分析、工业过程控制

电化学 0-ppm至百分比级 灵敏度高、响应快 有寿命、会中毒 安全泄漏监测

半导体 0-ppm至LEL 成本低、灵敏度高 选择性差、易误报 低成本报警器

气相色谱 宽范围 精度极高、多组分分析 昂贵、复杂、慢 高纯气分析、实验室

希望这份详细的原理说明能帮助您更好地理解氢气在线监测分析仪。
