氢气在线监测分析仪原理是什么？

氢气在线监测分析仪的核心原理是基于氢气的物理或化学特性，通过特定传感技术将氢气浓度信号转化为可测量的电信号，再经数据处理后实现实时、连续的浓度监测与预警。不同类型的分析仪因传感技术差异，原理分为多个类别，以下是主流技术的详细解析：

一、主流氢气在线监测原理分类及核心机制

目前工业和科研中常用的技术主要包括热导式（TCD）、电化学式、半导体式、气相色谱式（GC） ，各类原理的核心机制、适用场景差异显著，具体对比如下：

| 监测原理 | 核心机制 | 关键优势 | 适用场景 | 局限性 |

|----------------|--------------------------------------------------------------------------|-------------------------------------------|-------------------------------------------|-----------------------------------------|

| 热导式（TCD） | 利用氢气热导率远高于其他气体（如空气热导率≈0.026 W/(m·K)，氢气≈0.187 W/(m·K)）的特性 | 稳定性强、寿命长、无耗材、可测高浓度（0-100%） | 管道/储罐氢气纯度监测、化工工艺控制 | 灵敏度较低（难测ppm级）、易受温度/压力干扰 |

| 电化学式 | 氢气在传感器内部发生氧化还原反应，产生与浓度成正比的电流信号 | 灵敏度高（可测0-1000 ppm）、响应速度快 | 泄漏监测（如燃料电池车间、实验室）、低浓度预警 | 有耗材（需定期更换传感器）、易受湿度/氧气干扰 |

| 半导体式 | 氢气与半导体敏感材料（如SnO₂）反应，改变材料电阻值，电阻变化量对应浓度 | 体积小、成本低、响应快 | 民用泄漏报警（如氢能家电）、低浓度初步监测 | 稳定性差（易受其他气体交叉干扰）、精度较低 |

| 气相色谱式（GC）| 利用氢气在色谱柱中保留时间不同实现分离，再通过检测器（如TCD）定量 | 精度极高（可测ppb级）、抗干扰能力强 | 痕量氢气分析（如环保监测、科研实验） | 设备复杂、成本高、需专业维护、响应有延迟（≈分钟级） |

二、典型原理（热导式/电化学式）的详细工作流程

以工业中常用的热导式和泄漏监测常用的电化学式为例，解析完整监测流程：

1. 热导式（TCD）氢气分析仪：测纯度/高浓度

核心是“热平衡被氢气浓度打破，通过电阻变化反推浓度”，流程如下：

1. 采样环节：待测气体（如管道内氢气与杂质混合气体）经过滤器去除粉尘、水分后，匀速进入分析仪的“参考室”和“测量室”（两室结构对称）；

2. 热导核心：两室内各有一根铂丝/钨丝电阻（作为热导元件），且均通以恒定电流——电流使电阻发热，热量通过气体传导至室壁；

- 参考室内充有“纯氢气”（标准气体），热导率固定，电阻散热速率稳定，电阻值保持恒定；

- 测量室内通入待测气体，若氢气浓度降低（杂质增多），混合气体热导率下降，电阻散热变慢、温度升高，电阻值随之增大（金属电阻随温度升高而增大）；

3. 信号转化：两室电阻构成“惠斯通电桥”，电阻差值会产生对应的电压信号（浓度越高，测量室电阻与参考室电阻差值越小，电压信号越弱）；

4. 数据输出：电压信号经放大器、A/D转换器处理后，转化为数字信号，终在显示屏上显示氢气浓度（如99.9%），同时可输出4-20mA模拟信号用于远程控制（如浓度过低时触发报警）。

2. 电化学式氢气分析仪：测泄漏/低浓度

核心是“氢气在电极上发生电化学反应，产生的电流与浓度成正比”，流程如下：

1. 传感器结构：核心为“电化学传感器”，内部包含工作电极（阳极）、对电极（阴极）、参比电极，三电极浸泡在电解质溶液（如稀硫酸、氢氧化钾溶液）中，且与外界通过“透气膜”隔离（仅允许氢气等小分子气体进入）；

2. 电化学反应：当氢气通过透气膜进入传感器后，在工作电极上发生氧化反应：H₂ → 2H⁺ + 2e⁻（氢气失去电子，生成氢离子）；

- 氢离子（H⁺）通过电解质溶液迁移至对电极，与氧气（来自空气）发生还原反应：O₂ + 4H⁺ + 4e⁻ → 2H₂O（氧气得到电子，与氢离子结合生成水）；

- 参比电极的作用是“稳定工作电极电位”，避免反应中电位漂移导致测量误差；

3. 电流信号：氧化还原反应中产生的电子（e⁻）会通过外部电路从工作电极流向对电极，形成微弱电流——根据“法拉第定律”，该电流的大小与单位时间内进入传感器的氢气量（即氢气浓度）成正比；

4. 信号处理与输出：微弱电流经“电流放大器”放大后，转化为电压信号，再经A/D转换为数字信号，终显示氢气浓度（如500 ppm）；当浓度超过预设阈值（如1000 ppm，氢气爆炸下限的2.5%），分析仪会触发声光报警。

三、共性辅助系统：确保监测准确性的关键

无论采用哪种原理，氢气在线监测分析仪都需配套以下辅助系统，以消除干扰、保证连续运行：

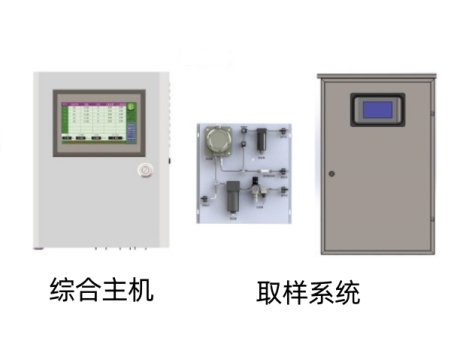

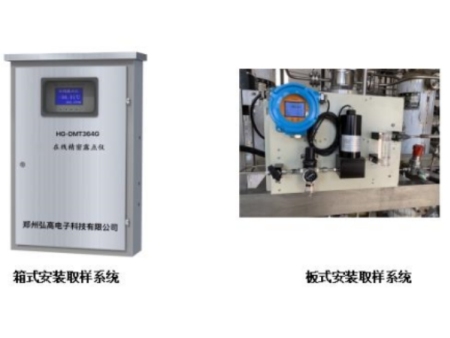

1. 采样预处理系统：

- 过滤：去除粉尘、油污（避免堵塞传感器或腐蚀元件）；

- 干燥：通过冷却器或干燥剂（如分子筛）降低气体湿度（电化学传感器怕积水，热导式怕湿度影响热导率）；

- 稳压稳流：通过减压阀、流量计控制采样气体的压力和流速（流速不稳会导致TCD散热波动、电化学反应不充分）；

2. 温度/压力补偿系统：

- 热导式对温度、压力敏感（温度升高会使气体热导率下降，压力升高会使热导率上升），需通过传感器实时监测环境温压，并对测量结果进行算法补偿；

- 电化学式受温度影响较小，但低温（<0℃）会减慢反应速率，需加热模块维持传感器工作温度（通常20-40℃）；

3. 校准系统：

- 定期用“标准氢气浓度气体”（如100 ppm、500 ppm标准气）校准分析仪，修正传感器漂移（如电化学传感器使用1-2年后灵敏度下降，需校准或更换）。

四、应用场景与原理选择建议

- 若需监测氢气纯度（如氢能储运管道、电解水制氢工艺） ：优先选热导式（无耗材、适合高浓度）；

- 若需氢气泄漏预警（如燃料电池车间、氢能汽车加氢站） ：优先选电化学式（灵敏度高、响应快，适合低浓度）；

- 若需痕量氢气分析（如半导体车间尾气、环境中微量氢气） ：选气相色谱式（精度高，可测ppb级）；

- 若需低成本民用监测（如家庭氢能设备） ：可选半导体式（体积小、价格低，但需容忍一定误差）。

综上，氢气在线监测分析仪的原理本质是“利用氢气的独特属性（热导、电化学活性等）构建信号关联，再通过工程化设计实现连续监测”，不同技术的差异本质是“选择哪种属性作为浓度的‘信号载体’”。
