氢气湿度纯度分析仪怎么用？

氢气湿度纯度分析仪使用方法（图文结合说明）

一、仪器部件识别与连接

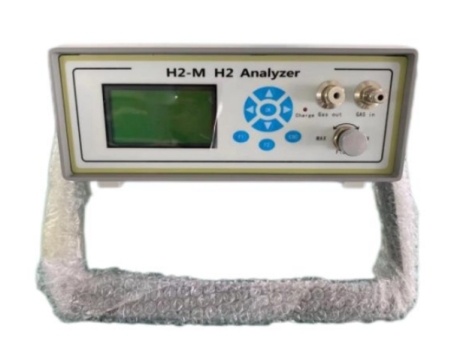

主机结构

显示屏：显示纯度数值、检测时间、湿度模式（Td/Td0/TdP/PPMv）等参数。

操作按键：包括“校准”“检测”“复位”“模式切换”等功能键。

气体接口：

进气口（白色四氟管）：连接氢气源，需用扳手拧紧接口，可涂抹专用密封脂增强气密性。

排气口（蓝色软管）：连接废气收集装置，确保排放通畅。

电源接口：接入220V交流电，观察电源指示灯确认通电。

管路连接示例

将四氟管一端连接仪器进气口，另一端连接氢气源；软管一端连接排气口，另一端置于室外。

注意：管路需使用自锁接头，避免漏气；若气体含杂质，可在进气口前加装过滤装置。

二、开机与预热流程

开机步骤

长按电源开关3-5秒，仪器进入自检状态，显示屏依次显示各部件名称，约30秒后进入待机界面。

预热要求：不同型号预热时间不同（通常30-60分钟），预热期间不可检测。

温度监控：预热时观察显示屏温度，达到工作温度（40-50℃）后方可操作。

异常处理

若预热时出现噪音或报错，立即关机检查电源和线路，排除故障后重新开机。

三、校准操作步骤

校准条件

首次使用或长期未用时需校准，采用标准气校准法。

标准气准备：使用纯度已知的标准氢气（如99.999%）。

校准流程

将标准气钢瓶通过减压阀连接至进气口，打开钢瓶阀门，调节流量至0.5-1L/min。

按下“校准”键，显示屏提示“校准中”，保持气体稳定通入5-10分钟，校准完成后自动保存数据。

记录要求：校准后记录时间和标准气纯度，确保数据可靠。

校准问题排查

若数值波动过大，检查标准气是否过期或流量是否稳定。

四、样品检测操作

检测前准备

将氢气样品源连接至进气口，打开样品阀，调节流量与校准时一致（如0.3L/min）。

气密性检查：确认管路无泄漏后，方可打开气源。

检测流程

按下“检测”键，仪器开始采集数据，显示屏实时显示纯度数值。

稳定时间：通常3-5分钟后数值稳定，记录检测结果。

干扰处理：若样品含微量其他气体（如氮气、甲烷），仪器会自动扣除干扰值。

检测注意事项

检测过程中不可随意调节流量，否则会导致数值失真。

若需中断检测，按下“停止”键，关闭样品阀后再操作。

五、数据记录与存储

数据保存

检测完成后按“保存”键，数据存储至仪器内存，部分型号可通过USB导出。

记录内容：检测时间、样品编号、纯度数值、环境温度。

不合格数据处理

若数值超出规定范围（如工业用氢纯度低于99.9%），标记为不合格，重复检测两次确认结果。

长期维护

定期整理数据，删除无效记录，防止内存不足导致运行卡顿。

六、关机与维护

关机步骤

检测结束后，先关闭样品源阀门，让仪器继续运行1-2分钟排出残留气体。

长按电源键3-5秒，弹出关机确认对话框，选择“是”后按“ENT”键关闭。

日常维护

清洁：用干净抹布擦拭仪器表面，去除灰尘和污渍。

接口保养：每周用无水乙醇擦拭接口处，保持密封垫圈弹性。

长期停用：若长期不使用，需每月开机预热一次，管路内通入干燥氮气保护。

七、安全注意事项

防火防爆

氢气属易燃易爆气体，检测区域严禁烟火，禁止使用电子设备。

仪器旁需放置灭火器和可燃气体报警器。

操作规范

连接气体管路时使用防爆工具，避免产生火花。

若发生漏气，立即关闭气源，通风后再处理；严重漏气时撤离现场并联系专业人员。

禁止行为

仪器故障时不可私自拆解，应联系维修人员。

检测结束后确保所有阀门关闭，防止气体泄漏。
