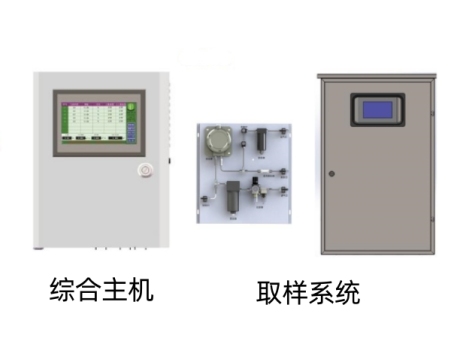

氢气在线分析仪原理

氢气在线分析仪的原理是一个核心话题。需要明确的是，并没有一种“万能”的原理可以测量所有工况下的氢气。根据不同的测量需求（如测高纯度氢气还是测微量氢气）、不同的背景气体和不同的工况，需要采用截然不同的物理或化学原理。

以下是几种主流的氢气在线分析仪工作原理，以及它们的适用场景。

一、热导原理 - 主流，用于高纯度分析

这是测量百分比级别氢气纯度常用、经济的方法。

• 物理基础：所有气体都有不同的热导率，而氢气的热导率极高，大约是其他常见气体（如氮气、空气）的7-10倍。这是一个非常独特的物理属性。

• 工作方式（核心：惠斯通电桥）：

1. 分析仪内部有一个参比腔（密封有纯氮或氩气）和一个测量腔（流通样品气）。

2. 两个腔室各有一个精密电阻丝（通常是铂丝），它们连接成一个惠斯通电桥。

3. 通电后，电阻丝被加热。由于氢气具有极高的热导率，当样品气流入测量腔时，会大量带走测量腔电阻丝的热量。

4. 这导致测量腔电阻丝的温度下降，其电阻值也随之改变。

5. 参比腔的电阻丝电阻不变。两个电阻的差异导致电桥失去平衡，产生一个不平衡电压信号。

6. 这个电压信号的大小与样品气中氢气的浓度成正比，经过计算和校准后，即可显示出氢气的浓度值。

• 优点：原理简单、性能稳定、维护量小、成本适中、响应较快。

• 缺点：背景气体成分必须恒定。如果背景气热导率变化（如从N₂变为CH₄），会产生巨大测量误差。不适合测量微量氢。

• 典型应用：空分制氢纯度监测、合成氨工艺气、发电机氢冷系统氢气纯度监测、燃料电池用高纯氢品质分析。

二、热导原理动态示意图

flowchart TD

A[样品气流入] --> B[热导检测器
TCD Sensor]

subgraph B [核心测量单元：惠斯通电桥]

direction LR

C[参比腔] --> D[测量腔]

end

B --> E{氢气浓度高？};

E -- 是 --> F[导热快
测量腔电阻丝温度显著降低
电阻值变化大];

E -- 否 --> G[导热慢
测量腔电阻丝温度变化小
电阻值变化小];

F --> H[电桥产生强不平衡电压信号];

G --> I[电桥产生弱不平衡电压信号];

H --> J[信号处理与计算
高浓度读数];

I --> K[信号处理与计算
低浓度读数];

三、其他重要原理

1. 非分光红外原理 - 用于微量氢或特定混合气

• 物理基础：氢气分子（H₂）对特定波长的红外光有特征吸收。

• 工作方式：

1. 红外光源发出广谱红外光，穿过样品气室。

2. 氢气会吸收其特定波长的红外光能量，导致光强衰减。

3. 检测器测量衰减后的光强，根据朗伯-比尔定律，吸光度与氢气浓度成正比。

• 优点：选择性好，抗干扰能力强，只对氢气敏感。

• 缺点：对于高纯度氢气测量，成本高于TCD；背景气体中不能有重叠吸收的组分。

• 应用：测量乙烯、丙烯等工业气体中的微量氢气杂质。

2. 气相色谱原理 - 用于多组分精确分析

• 物理基础：利用不同气体在色谱柱中的吸附/脱附能力不同，将混合气体分离，然后逐一检测。

• 工作方式：

1. 样品被载气带入色谱柱，氢气会先被分离出来。

2. 分离后的氢气进入检测器（通常也是TCD），产生信号。

3. 信号出现的时间（保留时间）定性为氢气，信号的大小定量其浓度。

• 优点：能同时精确分析氢气及其他多种组分（如O₂, N₂, CO, CO₂, CH₄），精度极高。

• 缺点：系统复杂，价格昂贵，维护要求高，分析是周期性的而非连续。

• 应用：需要全组分分析的场合，如天然气热值分析、化工过程气精确控制。

3. 激光光谱原理 - 用于恶劣工况和快速响应

• 物理基础：使用可调谐激光器发射出特定波长的激光，精确扫描氢气的吸收谱线。

• 工作方式：与NDIR类似，但激光的单色性极好，抗干扰能力远超普通NDIR，响应速度极快。

• 优点：响应极快、免预处理、高精度、抗干扰能力极强。

• 缺点：价格非常昂贵。

• 应用：苛刻工况下的过程控制、管道泄漏检测、科学研究。

总结与选择指南

测量需求 推荐原理 原因

高纯度氢气（95% ~ 100%） 热导（TCD） 经济、稳定、可靠，是行业标准方法。

混合气中的微量氢气（ppm级） 非分光红外（NDIR） 选择性好，抗干扰，适合作为杂质测量。

需要同时分析H₂, O₂, N₂, CH₄等多组分 气相色谱（GC） 是唯一能精确分离并测量多种组分的方法。

响应速度要求极快、工况恶劣 激光光谱（TDLAS） 响应快、免预处理、抗干扰能力强。

核心要点：在选择氢气分析仪时，首先要明确 “测什么”（纯度还是微量？）和 “在什么环境下测” （背景气体是什么？工况如何？），然后才能选择合适的测量原理。热导原理（TCD）是测量氢气纯度普遍和应用广泛的技术。
