氧气氢气在线分析仪原理

氧气和氢气在线分析仪的原理是一个非常重要的话题。需要明确的是，“氧气氢气在线分析仪”通常不是指一台能同时分析氧和氢的单一仪器，而是指分别用于测量氧气和氢气的两种不同类型的在线分析仪。

它们的测量原理有根本性的不同，因为氧气和氢气的物理化学性质差异很大。

下面我将分别详细阐述这两种分析仪的常见工作原理。

一、氧气在线分析仪原理

氧气分析仪技术非常成熟，主要有以下三种主流原理，适用于不同场景。

1. 顺磁原理 - 主流且高精度

这是测量常量百分比级别氧气的首选和精确的方法之一。

• 物理基础：氧气分子具有顺磁性，即它会被磁场强烈吸引。大多数其他常见气体（如N₂, CO₂, H₂）都是弱抗磁性（被磁场排斥）。

• 工作方式：

1. 传感器内部有一个充满样品气的分析池，其中放置有“哑铃”形的磁性物体。

2. 在磁场作用下，具有顺磁性的氧气分子会被吸入磁场强区域，从而挤压这个“哑铃”，使其发生偏转。

3. 氧浓度越高，偏转力越大。为了维持“哑铃”在平衡位置，系统需要通过一个反馈电路施加相应的力。

4. 这个反馈力的大小与样品气中的氧气浓度成正比，从而精确计算出氧含量。

• 优点：精度高、稳定性好、响应快、不易受背景气体干扰、寿命长。

• 缺点：不适合测量微量氧（<100ppm）。

• 应用：燃烧控制、空分制氮/氧、化工流程、锅炉烟气含氧量分析。

2. 氧化锆原理 - 高温原位测量

特别适合高温场合（如锅炉、窑炉），可直接插入烟道。

• 物理基础：利用氧化锆陶瓷在高温（650°C以上）下成为氧离子导体的特性。

• 工作方式：

1. 传感器核心是一个氧化锆管，内外侧镀有铂电极。内侧通入参比气体（通常是空气，氧含量20.6%），外侧暴露在样品气中。

2. 由于两侧氧浓度不同，会产生一个浓度差电动势（能斯特效应）。

3. 测量这个电动势的大小，即可计算出样品气中的氧含量。

• 优点：响应极快、可直接高温安装、结构坚固。

• 缺点：需要高温工作、对安装要求高、参比气消耗、不适合低温或腐蚀性气体。

• 应用：各种工业炉窑的燃烧效率优化。

3. 电化学原理 - 微量氧测量

适合测量ppm级甚至ppb级的微量氧气。

• 物理基础：类似于一个燃料电池。氧气在传感器内发生电化学反应，产生电流。

• 工作方式：

1. 氧气透过一个隔膜扩散到电解液中的阴极。

2. 在阴极发生还原反应（O₂ + 2H₂O + 4e⁻ → 4OH⁻），在阳极发生氧化反应。

3. 这个反应产生的扩散电流与氧气扩散速率成正比，而扩散速率与氧分压（浓度）成正比。

• 优点：灵敏度极高（可测ppb级）、成本低、结构简单。

• 缺点：传感器为消耗品，寿命有限（通常1-3年）、响应较慢、受温度和压力影响大。

• 应用：高纯气体（如N₂, Ar, H₂）中的微量氧监测、半导体行业、气氛保护。

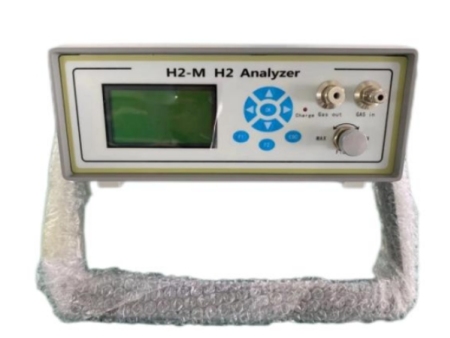

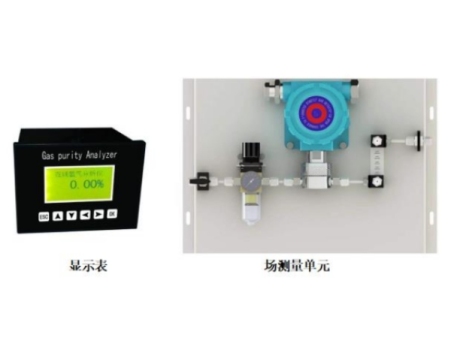

二、氢气在线分析仪原理

氢气分析仪主要基于其独特的物理性质进行测量。

1. 热导原理 - 主流，用于高纯度分析

这是测量百分比级别氢气纯度常用、经济的方法。

• 物理基础：氢气具有极高的热导率，大约是其他常见气体（如氮气、空气）的7-10倍。

• 工作方式：

1. 传感器内有一个参比腔（密封有纯氮或氩气）和一个测量腔（流通样品气）。

2. 两个腔室各有一个加热的电阻丝（热敏元件），连接成惠斯通电桥。

3. 当样品气流入测量腔时，氢气含量越高，带走热量的能力越强，导致测量腔电阻丝的温度变化越大，其电阻值也随之改变。

4. 电桥会因两个电阻丝的阻值差异而产生不平衡电压，这个电压信号与氢气浓度成正比。

• 优点：原理简单、性能稳定、维护量小、成本适中。

• 缺点：背景气体成分变化会对测量产生干扰（需恒定背景气）、不适合测量微量氢。

• 应用：制氢、合成氨工艺、发电机氢冷系统、燃料电池氢气品质监测。

2. 非分光红外原理 - 用于微量氢或特定混合气

适合测量混合气中的微量氢气，或氢气作为杂质的情况。

• 物理基础：氢气分子对特定波长的红外光有吸收。

• 工作方式：

1. 红外光源发出广谱红外光，穿过样品气室。

2. 氢气会吸收特定波长的红外光能量，导致该波长光的强度衰减。

3. 检测器测量衰减后的光强，根据朗伯-比尔定律，吸光度与氢气浓度成正比。

• 优点：抗干扰能力强、只对氢气敏感、测量精度高。

• 缺点：对于高纯度氢气测量，成本高于TCD；背景气体中不能有重叠吸收的组分。

• 应用：测量乙烯、丙烯等气体中的微量氢。

总结对比表

分析对象 测量原理 主要特点 典型测量范围 主要应用

氧气 顺磁原理 高精度、高稳定性、测常量氧 0.1% ~ 100% 燃烧控制、空分

氧气 氧化锆原理 高温、快速响应、直接插入 0.1% ~ 25% 锅炉、窑炉优化

氧气 电化学原理 高灵敏度、测微量氧、传感器有寿命 0.1ppm ~ 10000ppm 高纯气体、半导体

氢气 热导原理 经济实用、稳定性好、测常量氢 0% ~ 100% 氢气纯度、流程气

氢气 非分光红外 抗干扰、测微量氢或作杂质 ppm%~100% 石化、微量监测

希望这个详细的解释能帮助您全面了解氧气和氢气在线分析仪的工作原理！
