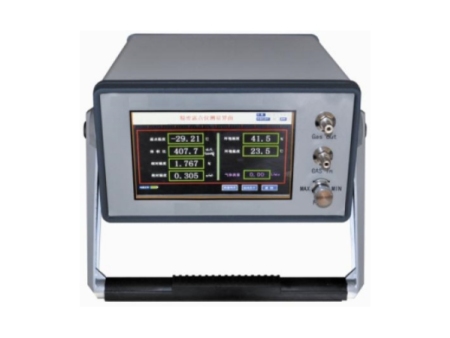

热导式氢气纯度分析仪
|
摘要
热导式氢气纯度分析仪是一种专门用于测量氢气与其他气体混合物中氢气体积百分比的在线分析仪器。它是工业上应用广泛、技术成熟的氢气纯度分析技术之一。
产品介绍
热导式氢气纯度分析仪是一种专门用于测量氢气与其他气体混合物中氢气体积百分比的在线分析仪器。它是工业上应用广泛、技术成熟的氢气纯度分析技术之一。
一、核心原理：热导率差异
热导式分析仪的核心工作原理是基于不同气体具有不同的热导率。
• 热导率：是衡量气体导热能力的物理量。热导率越高，气体的导热能力越强。
• 氢气的特性：在常见气体中，氢气和氦气的热导率远高于其他气体。在常温下，氢气的热导率大约是氮气的7倍，是空气的6-7倍。
简单来说，氢气是一种极好的“冷却剂”。
二、工作原理：惠斯通电桥
仪器内部有一个核心部件——热导池，通常由四个精密电阻组成一个惠斯通电桥。这些电阻被加热到恒定的工作温度。
1. 参比臂：其中两个电阻被密封在纯净的参比气体（通常是高纯度的氮气或空气，其热导率稳定且已知）中。
2. 测量臂：另外两个电阻暴露在流经的待测样品气体中。
3. 平衡状态：当流经测量臂的气体与参比气体成分相同时，电桥处于平衡状态，输出电压为零。
4. 测量状态：
◦ 当待测气体中的氢气含量发生变化时，其混合气体的热导率也会随之改变。
◦ 如果氢气含量升高（热导率升高），测量臂电阻丝的热量会更容易被气体带走，导致电阻丝温度降低，其电阻值随之减小。
◦ 如果氢气含量降低（热导率降低），测量臂电阻丝的热量不易散发，温度升高，电阻值增大。
5. 信号输出：电阻值的变化破坏了电桥的平衡，产生一个不平衡的电信号。这个信号的大小与待测气体的热导率成正比，进而与氢气浓度成函数关系。经过仪器的计算和校准，终直接显示出氢气的纯度值。
三、主要特点
优点：
1. 结构简单，可靠性高：没有复杂的运动部件，维护量小，寿命长。
2. 响应速度快：能实时反映氢气纯度的变化。
3. 测量范围宽：通常可以测量0% ~ 100%的氢气浓度，尤其在较高纯度（如80%以上）的测量中非常准确。
4. 成本相对较低：技术成熟，制造成本和拥有成本在在线分析仪中具有优势。
缺点与局限性：
1. 背景气体成分影响大：这是主要的局限性。仪器的校准是基于背景气体（除氢气外的其他气体）成分固定或已知的。如果背景气体成分变化很大（例如，从纯氮气/氢气混合物变为含有二氧化碳、甲烷等的复杂气体），热导率会发生显著变化，导致测量结果出现严重误差。
2. 交叉敏感性：如果待测气体中含有高热导率的氦气（He）或氩气（Ar），仪器无法区分氢气和这些气体，会将其一并计入“氢气”读数中。
3. 需要稳定的流量和压力：气体流量和压力的波动会影响散热条件，从而影响测量精度，因此通常需要配备稳压、稳流装置。
四、典型应用领域
热导式氢气纯度分析仪在以下工业场景中至关重要：
1. 发电厂：氢冷发电机
◦ 这是经典的应用。大型发电机常用氢气作为冷却介质，因其热导率高、密度低、风摩损耗小。需要实时监测发电机内氢气的纯度，通常要求保持在98%以上。纯度下降会影响冷却效率，并带来爆炸风险。
2. 化工与炼油厂
◦ 监测合成氨、甲醇等工艺气中的氢气含量。
◦ 监测加氢精制、加氢裂化等装置循环氢中的氢气纯度。
3. 半导体制造业
◦ 监测生产过程中使用的保护气或反应气中氢气的纯度。
4. 其他领域
◦ 金属热处理（保护气氛）、浮法玻璃生产、氢能源（如燃料电池相关测试）等。
五、选型与使用注意事项
1. 明确背景气体：在选型和校准时，必须清楚了解待测气体中除氢气外，主要背景气体是什么（如空气、氮气、二氧化碳等），并据此进行校准。

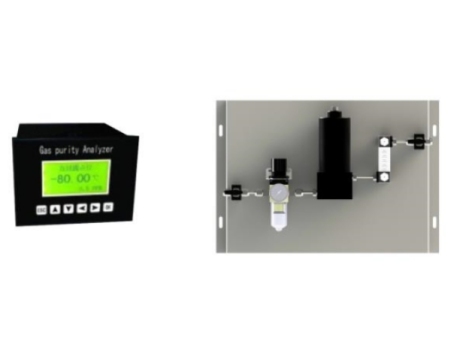

2. 样品处理系统：为保证测量准确性和延长传感器寿命，通常需要配套样品处理系统，包括：
◦ 过滤器/除尘器：去除颗粒物。
◦ 减压阀：稳定压力。
◦ 流量计/稳流阀：控制并稳定样品气体流量。
◦ 干燥装置（如需要）：去除水分，因为水蒸气热导率也较高，会影响测量。
3. 定期校准：为保证长期准确性，需要定期使用标准气体（如已知纯度的氮氢混合气）对仪器进行零点校准和量程校准。
热导式氢气纯度分析仪是一种基于气体物理性质（热导率）进行测量的经典、可靠的工具。它特别适合于背景气体成分相对稳定、且需要快速、连续监测高浓度氢气的工业场合。理解其原理和局限性，是正确选型、使用和维护该设备的关键。
