为什么连续气体分析仪对于焦炭干淬（CDQ）系统的安全至关重要？

CDQ系统中气体成分的意外变化可能引发爆炸、设备损坏和生产中断。如果没有可靠的连续气体分析仪，危险情况可能一直无法被发现，直到为时已晚。

连续气体分析仪在焦炭干淬（CDQ）系统中至关重要，因为它能够实时监测可燃气体、氧气、一氧化碳、二氧化碳和氢气。连续测量有助于防止爆炸、维持惰性气体环境、优化工艺稳定性，并确保安全高效的炼钢生产。

CDQ技术虽然提高了能量回收率和焦炭质量，但其对循环气体系统的依赖也带来了独特的安全风险。了解这些风险有助于理解为什么连续气体监测已成为现代CDQ操作中不可或缺的一部分。

焦炭干式淬火系统内部存在哪些安全挑战？

焦炭干式冷却（CDQ）是现代钢铁厂中最有效的余热回收技术之一。CDQ并非向炽热的焦炭喷水冷却，而是利用循环惰性气体系统冷却焦炭。回收的热量随后用于产生蒸汽和电力。

这项技术虽然带来了显著的经济和环境效益，但也带来了独特的安全挑战。在典型的CDQ反应室中，焦炭进入时的温度约为1000°C。在如此高的温度下，即使气体成分发生微小的变化，也可能引发不良的化学反应。

循环气体通常包含氮气、一氧化碳、氢气、二氧化碳和微量氧气。正常情况下，由于氧气浓度极低，系统保持稳定。然而，如果空气通过泄漏的阀门、膨胀节、充气装置或管道连接处进入，氧气浓度会迅速升高。当氧气在高温环境下与一氧化碳和氢气等可燃气体混合时，燃烧或爆炸的风险会显著增加。

因此，许多焦化和钢铁企业将氧气浓度视为最重要的安全参数。行业指南通常建议在可燃气体环境中将氧气浓度维持在2%以下，以最大程度地降低着火风险。

如果没有持续的气体监测，操作人员可能无法及时发现这些警告信号。连续气体分析仪可提供全天候不间断的测量数据。当氧气浓度偏离正常运行范围时，操作人员会立即收到警报。因此，维护团队可以及早发现泄漏并纠正问题，避免安全状况恶化。

在CDQ应用中，连续气体分析仪应该监测哪些气体？

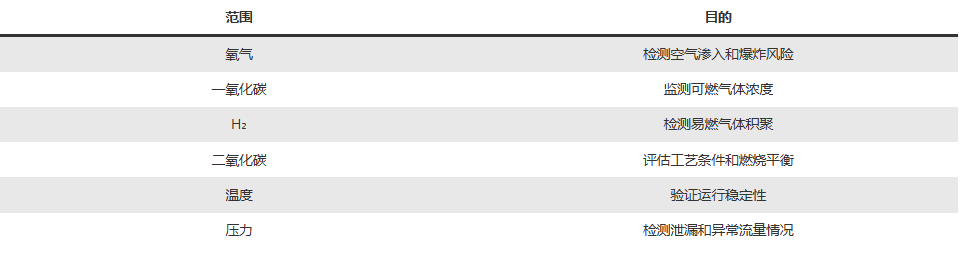

并非所有气体成分对安全性的贡献都相同。有些气体直接指示爆炸风险，而另一些则反映工艺效率和设备健康状况。设计完善的CDQ监测系统通常会测量以下参数：

这些测量数据综合起来，可以全面反映循环回路内部的运行状况。其中，氧气监测通常被认为是最为关键的。

连续气体分析仪如何预防 CDQ 事故？

焦炭干式冷却 (CDQ) 系统的爆炸预防取决于一个关键原则：在异常气体状况变得危险之前检测到它们。控制这种风险最有效的方法是将连续气体分析仪集成到气体监测系统中。连续气体监测使操作人员能够实时跟踪氧气和可燃气体的浓度，并在出现不安全状况时立即做出响应。连续气体分析仪通过以下四个重要方面帮助预防爆炸：

在空气泄漏变得危险之前检测到它

充气设备、管道、伸缩缝或阀门密封件的空气泄漏可能会将氧气引入 CDQ 循环回路。

初期，氧气浓度的增加可能很小，难以通过人工检查发现。然而，连续气体分析仪能够立即检测到氧气浓度的变化，并在氧气浓度达到危险水平之前向操作人员发出警报。及早发现问题，维护团队就能在爆炸性气体混合物形成之前定位并修复泄漏点。

持续监测可燃气体

除了氧气外，气体监测系统还应持续测量一氧化碳（CO）和氢气（H₂）等可燃气体。

一氧化碳 (CO) 或氢气 (H₂) 浓度的意外变化通常表明工艺流程出现异常、反应异常或循环系统出现问题。通过实时监测这些气体，操作人员可以及早发现潜在的安全隐患，并在情况恶化前采取纠正措施。在冶金气体应用中，通常采用连续监测氧气 (O₂)、一氧化碳 (CO) 和氢气 (H₂) 的方法，因为防爆是其主要安全目标。

支持自动安全联锁装置

现代 CDQ 设施通常将连续气体分析仪直接连接到 DCS 或 PLC 系统。

当氧气或可燃气体浓度超过预设的安全限值时，气体分析仪可以自动触发：

高优先级警报

紧急停机程序

通风或吹扫系统

过程联锁

这种自动响应机制最大限度地缩短了操作员的反应时间，并显著降低了发生严重事故的可能性。

验证惰性气体的完整性

CDQ循环气体系统的主要目的是维持缺氧环境，防止燃烧发生。

连续气体分析仪持续监测氧气浓度是否保持在安全操作范围内。如果氧气浓度开始升高，操作人员会立即收到通知，并可在气体浓度达到潜在爆炸范围之前恢复惰性气体环境。实时氧气监测是旨在消除火灾和爆炸隐患的惰性气体保护系统的基本要求。

简而言之，将连续气体分析仪集成到 CDQ 气体监测系统中，可将安全管理从被动应对转变为主动预防。操作人员无需在事故发生后才发现问题，而是可以实时了解氧气和可燃气体的浓度，从而在爆炸发生前就加以预防。

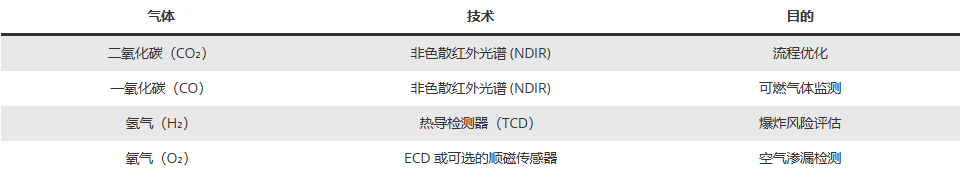

一台气体分析仪即可测量多种气体

使用多个气体分析仪会增加安装和维护成本。更优的解决方案是采用单一的连续气体监测系统，能够同时测量所有关键气体。

这种一体化设计在一个单元内即可实现全面的 CDQ 气体监测。

快速响应，尽早发现危险

在CDQ应用中，即使氧气含量略有增加也可能表明有空气渗入。

高精度和长期稳定性

可靠的数据对于防爆和过程控制至关重要。气体分析仪提供：

CO 和 CO₂ 精度：≤ ±2% FS

H₂和O₂精度：≤±3% FS

采用温度控制或补偿式检测器以提高稳定性

可选的非消耗性顺磁性 O₂ 传感器，可减少维护需求。

轻松与工厂控制系统集成

连续气体分析仪应与工厂的自动化系统无缝协作。解决方案支持4-20 mA输出、RS232/RS485通信、DCS和PLC集成、报警和联锁系统。这使得气体分析仪成为CDQ安全监控网络的核心组件。

简而言之，对于 CDQ 应用，连续气体分析仪是专门为满足苛刻冶金环境中的这些要求而设计的。

连续气体分析仪是焦炭干淬系统中最重要的安全仪器之一。对氧气、一氧化碳、氢气和二氧化碳进行连续监测有助于防止爆炸、维持惰性环境、提高能量回收率并保护关键设备。
