为什么焚烧炉需要壁挂式气体分析仪来测量 NH₃ 和 HF？

在垃圾焚烧过程中，氨气 (NH₃) 和氟化氢 (HF) 等痕量气体构成严重的环境和监管风险。许多地区目前将 NH₃ 的排放量限制在几毫克/立方米，HF 的排放量限制更低。为了符合规定，焚烧厂能够可靠地检测这些气体，即使是低浓度的气体。传统的检测方法，例如人工采样、定期实验室分析或传感器探头，都存在延迟、校准漂移和维护成本高等问题。相比之下，壁挂式气体分析系统可以现场运行，提供实时数据，并保持长期稳定性。这项技术有望带来根本性的变革：无需繁琐的采样流程即可连续监测 NH₃（以及可选的 HF）。

本文介绍 壁挂式TDL气体分析系统 在焚烧炉环境（烟气温度最高可达约150°C）中的作用、设计原则和实际应用。本文不涉及其他无关气体种类，也不详尽列举所有供应商。目标读者包括对技术感兴趣的人士以及寻求实用见解的工厂工程师。无论您是已经对气体分析有所了解，还是工厂的仪表负责人，都能从本文中获得清晰的概念阐释和实用指导。

NH₃和HF的壁挂式气体分析仪系统遵循 哪些核心原则 ？

光谱技术，特别是 可调谐二极管激光吸收光谱法（TDLAS），在痕量NH₃/HF监测方面具有显著优势。TDLAS通过将二极管激光器调谐至气体的吸收波长并测量衰减，利用比尔-朗伯定律将强度下降与浓度关联起来。

壁挂式气体分析仪适用于痕量测量，因为它具有以下特点：

高选择性：它针对NH₃或HF特有的窄吸收线，从而减少干扰。

快速响应：以秒或亚秒为单位进行测量

低漂移和稳定性：基线随时间推移的偏移量极小

然而，实际的烟气排放却带来了诸多挑战：

干扰和交叉敏感性：水蒸气、二氧化碳或其他气体的重叠吸收

温度和压力变化：吸收线形状会随着温度和压力的变化而变化。

湿度/水分的影响：水蒸气谱线在红外光谱中占主导地位，并可能掩盖微弱的NH₃/HF信号。

设计人员选择能大限度减少重叠的吸收线，并应用信号处理（例如谐波检测）和校准技术来抑制干扰。

如何设计 用于焚烧炉 NH₃ 和 HF 的稳健 TDL 系统 ？

a. S采样/探针 + 预处理单元

为了在实际焚烧炉环境中取得成功，一套 优秀的TDL系统 应将采样、预处理和分析功能集成到一个紧凑的壁挂式单元中。一个紧凑的采样/探头+预处理单元应具备以下功能：

使用加热探针或等温路径使气体保持在以上

精细粉尘过滤器/颗粒捕集器（例如烧结不锈钢）

反冲洗或吹扫管路以清除颗粒和沉积物

温度稳定元件（加热器、隔热材料）

这种布置确保激光池只能看到颗粒物少的气体。

b . 分析模块

该系统的核心是光学单元：采用多程单元或折叠光路以提高灵敏度。使用调谐至 NH₃ 或 HF 吸收线的可调谐二极管激光器作为光源。光电探测器或光电二极管读取透射光。电子器件执行调制（例如波长调制）和锁相检测以提高信噪比。

c . 通信与集成

输出应支持常见的工业接口：4–20 mA 模拟输出、RS-485 (Modbus) 和报警触点。简化 SCADA 集成。向驱动自动化系统提供诊断数据（错误标志、光信号强度、健康状态）。

案例场景能为现实生活中的 TDL 系统提供哪些启示？

当NH₃浓度低于0.3 mg/Nm³，HF浓度低于0.2 mg/Nm³时，测量挑战成倍增加。激光路径的信号变得极其微弱，任何基线漂移或光学噪声都容易掩盖信号。在这样的浓度水平下，检测限、 信噪比(SNR)和长期稳定性成为关键所在。

检测限远低于 0.1 mg/Nm³ 才能可靠地分辨出高于噪声基底的信号。

信噪比 变得至关重要：您可能需要更长的光程或信号平均来提高信噪比，但这可能会导致响应速度变慢。

稳定性 至关重要：基线漂移、光学污染或温度波动可能会在数小时或数天内误导读数。

简而言之， TDL 系统从嘈杂的临界状态中挤出有意义的痕量数据，同时保持对每次读数的信心。

一旦焚烧炉引入脱硝系统，氨泄漏可能导致NH₃浓度接近5 mg/Nm³，而HF浓度可能达到约2 mg/Nm³。分析仪能够在不损失线性度和精度的情况下，从痕量浓度平滑过渡到中等浓度。

可扩展性：系统应支持自动量程或双量程操作，以动态地改变测量范围。

量程切换：低量程和高量程之间平滑过渡，不会造成测量“盲区”。

线性：在光谱的两端（从~0.1到5 mg/Nm³）保持比例响应。

稳健的设计能够预见到这种运行状态的转变，因此分析仪在高气体负荷下不会过时或不准确。

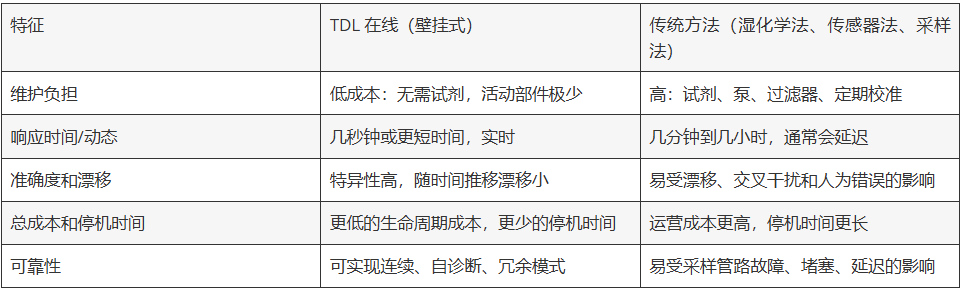

在线方法与传统方法： 气体分析的 比较视角：

通过比较，TDL系统脱颖而出，因为它兼具快速响应、 低维护成本和连续性。在工厂的整个生命周期内，它们通常能带来更低的总体拥有成本——更少的停机时间、更少的耗材以及更稳定的数据质量。

在 TDL 系统中，哪种模型合适？如何评估其经济性？

1. 推荐系统：ESE-LASER-200WM（或同等壁挂式激光装置）

a. 适用性优势：

TDL 气体分析系统 专为工业气体环境而设计。其设计支持加热路径和超过600°C的样品提取，使其能够处理高温烟气（最高约150°C），并具备应对更严苛条件的余量。模块化设计允许根据现场需求更换组件（采样、预处理、控制）。

b. 局限性和实际注意事项

由于您的 NH₃/HF 浓度低，单个分析仪可能难以在同一光路中同时检测这两种气体。您可能需要针对每种气体（NH₃ 和 HF）分别定制的分析仪，并优化其光路和校准范围。此外，该系列的部分模块更侧重于将 NH₃（或 HCl/HF）作为主要气体；请确认双气体配置是否适用于您特定的低浓度范围。

2. 成本与投资huibao率讨论

a. 前期投入成本

您的前期投入包括分析仪单元、安装人工、加热管路、布线、安装硬件以及SCADA接口工程。对于配备加热路径和采样模块的壁挂式TDL单元，其成本可能在数万美元（或等值当地货币）左右，具体金额取决于定制化程度、现场条件和布线复杂程度。

b. 运行成本

运行成本包括定期校准气体、预防性维护（过滤器、吹扫气体）、备件（窗口、激光模块）以及偶尔的维修服务。由于TDL系统无需试剂等耗材，因此其运行成本通常保持在中等水平。

c. 投资价值与回报

遵守监管规定：避免罚款或停业能迅速带来回报。

避免排放：更严格的 NH₃ 控制可减少泄漏和处罚。

工艺调整：实时数据可以优化催化剂和试剂的使用，从而节省成本。

减少停机时间：减少人工采样或系统故障，节省人力和时间。

从系统的整个生命周期来看，投资huibao率通常来自于运营效率和合规性方面的收益，而不仅仅是设备成本。

3. 整合与报告

a. SCADA 和远程监控

TDL 系统支持 4–20 mA 模拟量输出和 RS-485 (Modbus) 接口，方便与 SCADA 系统集成。您可以将实时 NH₃/HF 数据、状态标志和报警信息导入控制中心。这确保了无需本地干预即可快速发出警报和进行远程健康检查。

b. 趋势分析与预测性维护

除了原始浓度数据外，您还可以记录趋势曲线、检测偏差并在故障发生前触发维护。随着时间的推移，您将建立一个历史数据库，用于：

基线漂移跟踪

校准计划优化

异常检测（光学污染、元件老化）

这种数据驱动的方法将分析仪从单纯的传感器转变为管理工具。

壁挂式在线TDL 气体分析系统填补了焚烧炉排放监测领域的一项重要空白。该系统可让您在烟道内（最高温度可达约150°C）连续测量NH₃（以及HF，需进行配置）。由于其高特异性、低漂移和极简的采样管路，该系统既能满足法规要求，又能实现更智能的过程控制。简而言之，该系统地兼顾了运行可靠性和排放控制需求。
