如何在恶劣环境下有效地验证和校准过程气体分析仪？

在工业生产中， 过程气体分析仪 通常是气体监测的核心。读数错误会导致严重后果，例如监管罚款、安全隐患或代价高昂的工艺效率低下。然而，验证和校准此类分析仪绝非易事，尤其是在环境条件恶劣的情况下。

恶劣的现场环境——高温波动、腐蚀性气体、高颗粒物负荷、振动和污染——会不断导致传感器漂移、失准或失效。随着时间的推移，微小的误差会累积，危及数据的完整性。如果没有严格的验证和校准，您将对测量结果失去信心，甚至可能危及整个工厂的安全性和合规性。

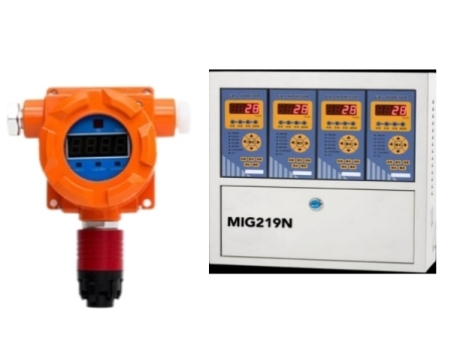

过程气体分析仪的关键基本要素是什么？

过程气体分析仪是 指用于连续测量工业过程中气体流成分的仪器。这类分析仪通常在严苛的条件下运行，提供实时、可靠的数据。许多现代系统结合了多种传感原理，以覆盖复杂的混合气体。

常见的分析仪类型包括：

气相色谱仪（GC）： 通过载气和色谱柱随时间分离气体种类，然后依次检测每种种类。

非色散红外光谱 (NDIR)： 利用红外吸收带对 CO₂、CH₄ 或 CO 等气体进行定量分析。

顺磁性（对于 O₂ ）： 利用氧气相对于其他气体的磁化率。

电化学传感器： 利用电极上的氧化还原反应；常用于检测有毒或痕量气体。

可调谐二极管激光吸收光谱（TDLAS / 激光光谱）： 以高选择性和速度探测特定吸收线（例如 OA-ICOS）

每种技术在测量范围、速度、稳定性和灵敏度方面都有其优缺点。设计精良的分析仪通常会采用多层传感器或允许通道间交叉补偿。

典型测量特性：

根据气体和传感器的选择，测量范围可能从 ppb（十亿分之一） 到 百分比级别。

灵敏度（小可检测变化）通常处于低ppm甚至亚ppm区域。

动态行为：响应时间（T₉₀）、扰动下的稳定性以及数小时或数天内的漂移因传感器类型而异。

了解这些基本原理有助于您在选择和操作分析器时充分了解其局限性和漏洞。

验证和校准经常被互换使用，但在气体测量实践中，它们扮演着不同的角色：

校准：调整分析仪的输出以使其与已知的参考标准相匹配的过程。您需要通入经过认证的校准气体，并校准零点、量程、斜率或比例因子。

验证：更广泛的过程，用于 验证 整个测量链（包括采样系统、线路、滤波器和传感器）在实际操作条件下是否满足偏差、精度、线性度和稳定性等既定性能标准。

在恶劣环境下，仅靠校准可能会产生误导，因为采样路径（例如暴露于高温、结垢、污染）可能会引入未测量的误差。验证可以确保测量值真实反映实际气体状况，而不仅仅是传感器校准后的理想响应。

因此，校准是验证过程中的一个 步骤 ——但验证需要在真实条件下进行测试，而不仅仅是在“干净”的校准模式下进行测试。

关键指标和概念

要进行有意义的验证或校准，您掌握描述测量质量的关键性能指标：

准确度：测量值与真实值（参考值）的接近程度。

精度：在相同条件下重复测量时结果的离散程度（分散程度）。

重复性与 再现性：重复性是指在相同条件下的变化；再现性包括不同日期、操作人员或仪器之间的变化。

偏差/偏移：与真实值持续存在的系统性偏差。

漂移：传感器响应随时间逐渐变化（零点漂移、跨度漂移）。

零点漂移/跨度漂移：刻度盘低端（零点）或（跨度）的偏移。

不确定度预算和可追溯性：您考虑所有误差来源（传感器、气体标准、温度、压力）。校准气体附有可追溯至认可实验室的证书（ISO 17025）。

检测限：能够可靠地分辨出高于噪声的小浓度变化。

线性范围：传感器响应与气体浓度成正比的浓度范围。

交叉干扰：一种气体对另一种气体读数的影响，尤其是在复杂混合物中。

响应时间（例如 T ₉₀ ）：阶跃变化后达到读数 90% 所需的时间。

这些指标结合起来，可以让你定义可接受的性能阈值（例如读数的±2%，24 小时内的漂移<1%），并决定你的分析仪是否仍然有效。

恶劣条件对过程气体分析仪提出了哪些挑战？

1.热应力、温度 波动和热浸

高温环境或温度的快速波动会对电子元件和传感器元件造成压力。气体密度随温度变化，如果压力补偿滞后，则可能导致浓度读数出现偏差。此外，采样管路和校准管路的升温或降温速率可能不同——这种热滞后会导致校准路径和实际测量路径不匹配。随着时间的推移，这些差异会引入偏差。有效控制温度梯度至关重要，尤其是在高温烟囱或炉膛排气环境中。

2.污染物、颗粒物 、腐蚀性物质、污垢

工业废气中常常同时存在粉尘、烟尘、酸性气体或化学蒸汽。这些物质会吸附在传感器表面、覆盖光学窗口或使催化剂中毒。例如，硫化物可能会损害催化传感器；颗粒物可能会阻塞气流或降低过滤器的效率。为了减轻这些影响，采取上游防护措施：例如过滤器、洗涤器、惰性涂层、加热采样管线和反吹系统。每一层防护都能减轻分析仪的负担，并有助于保持校准精度。

3.振动、 冲击、机械应力

在配备重型机械的工厂中，分析仪可能会受到振动和冲击的影响。这种运动会扰乱流体稳定性，导致光路错位，并影响压力调节阀。即使是微小的振动也可能破坏精密的光学对准或机械密封。因此，测量光路可能会发生漂移，或者流体扰动可能导致瞬态误差。工程师将分析仪安装在减震支架上，或隔离关键部件，以确保其稳定性。

4.压力 和流动不稳定性

工艺流程中的压力或流量经常出现波动。突发的瞬态波动或脉动会传播到采样管路中。这些动态变化可能会改变样品速度、导致压力下降或引入湍流。采样管路本身的雷诺数可能会发生变化，或者出现部分流动分离。所有这些都会影响气体样品的代表性。如果不对这些不稳定性进行补偿，分析仪读数将会出现不可预测的漂移。

5. 气体成分变化和干扰

在稳定的实验室环境中，您可以精确地知道要测量哪些物质。但在实际的工业气体中，意外的物质或背景波动会导致交叉灵敏度误差。例如，针对一氧化碳 (CO) 调谐的传感器可能对碳氢化合物的响应较弱，或者水蒸气可能会猝灭荧光读数。在复杂的混合物中，您设计干扰校正方案，或者加入洗涤器或测量干扰物质，以便进行数学补偿。否则，您得到的“校正”值可能并不准确。

6. 老化、漂移和传感器退化

即使在良好的条件下，传感器也会随时间缓慢漂移。在恶劣环境下，漂移速度会加快。组件会逐渐老化：光学涂层变暗、膜渗透、催化剂活性降低、电子元件基线偏移。基线偏移不断累积，漂移会降低读数的可靠性。如果不定期进行重新验证或重新校准，数据就会变得不可靠。

要真正信任您的 分析仪，您采取更严格的策略：将采样路径纳入验证流程，采用保护性设计，持续监测漂移，并制定结构化的再验证计划。接下来的章节将详细介绍一种分层、稳健的方法，以确保分析仪即使在严苛的环境下也能保持性能。

在恶劣条件下，如何确保过程气体分析仪的可靠验证和校准？

1. 高层保障策略

为确保压力下的测量完整性，应采用分层保证框架：

设计要稳健可靠

初步验证

基线校准

在线监控

定期复审

采用基于风险的频率计划——在故障风险较高的情况下增加检查频率。同时，建立反馈机制：将分析仪读数与独立的工艺样品或参考检查结果进行比较。如果出现偏差趋势，则触发更深入的审查或重新验证。

2. 设计和预验证准备

在进行验证之前，先在系统中建立弹性：

选择坚固耐用的分析仪：气密密封、吹扫系统、加固光学元件。

合理设计采样路径：明智地放置探头，使用加热/涂层管线，安装过滤和反吹装置，平衡平行管线的流量。

验证注入点的设置 应使校准气体流经相同的样品路径（而不仅仅是传感器）。

添加环境传感器——测量温度、湿度、压力以及气体分析仪——以支持补偿和诊断。

这些措施可以减少操作过程中无法测量的误差。

3. 初步验证（工厂/现场调试）

启动时，您证明您的系统基线正常：

在洁净、受控的气体中进行零点漂移、量程漂移、线性度和响应时间测试。

使用可追溯至可靠实验室的认证校准气体。

运行重复测量点，绘制控制趋势图，统计检测异常值。

设定警告和控制限值；性能下降时发出警报。

这一初步验证将成为你的参考“黄金标准”。

4. 恶劣工况下的现场校准/调整

一旦上线，校准过程将持续进行：

定期进行零跨度检查；根据风险和漂移行为选择检查频率。

通过样品路径进行原位注入，以便校准能够看到相同的干扰，而不是采用外部旁路技术。

校准前后务必进行吹扫/冲洗；并留出稳定时间。

实时修正环境参数（温度、压力）。

校准后，进行验证：确保读数现在落在可接受的误差范围内。

没有后续检查的校准不能提供完全的保证。

5. 漂移监测和趋势分析

即使经过校准，漂移仍然会悄然出现。务必防范：

使用内置诊断功能或与辅助参考数据进行比较。

实施控制图（SPC）以在逐渐变化超出限值之前发现它们。

设定漂移阈值，触发警报甚至自动重新校准。

让系统自动标记异常情况，而不是等待人工审核。

趋势数据往往会在显现出重大错误之前，揭示出更深层次的潜在问题。

6.定期 复核

定期或在重大事件发生后进行重新验证：

重复所有测试：线性度、精度、干扰测试。

重新评估校准偏差、传感器老化和漂移历史。

与原始验证基线进行比较——注意任何性能下降。

如果性能下降过多，则重新设计或更换采样元件或传感器。

这将重置系统的置信水平。

7. 处理故障、异常和纠正措施

当事情出现偏差时，你有条不紊地采取行动：

诊断不匹配：漂移、非线性、干扰或采样路径问题。

运用根本原因分析：是采样管路故障、污染物进入、光学窗口污染还是硬件老化？

可通过清洁窗户、更换过滤器或组件或调整路径流量来修复。

修复后，重新验证系统——运行验证测试以确保性能恢复。

坚持执行这些纠正程序，可以建立起人们对 分析仪 即使在恶劣环境下也能保持可靠性的信任。

总之，在严苛环境下验证和校准 过程气体分析仪 绝非易事。极端温度、腐蚀性气体、振动、流动不稳定、干扰以及传感器老化等因素都会影响测量结果的准确性。然而，获得可靠且经得起检验的气体数据至关重要——这关系到过程控制、安全、法规遵从以及经济效益。

不要等到失败才采取行动。主动投资于稳健性——更优的采样设计、校准进样点、环境补偿以及自动化验证工具。将测量可靠性视为一项持续性的工作，而非一次性任务。前期在设计和早期验证方面投入少量精力，将在长期信任、成本节约和减少意外情况方面带来丰厚回报。
