氢气气体分析仪原理是什么？

我们深入探讨一下氢气气体分析仪的核心原理。氢气分析仪并非只有一种单一的工作原理，而是根据不同的应用场景和测量要求，采用多种不同的物理或化学原理。

以下是几种常见和重要的原理的详细解释：

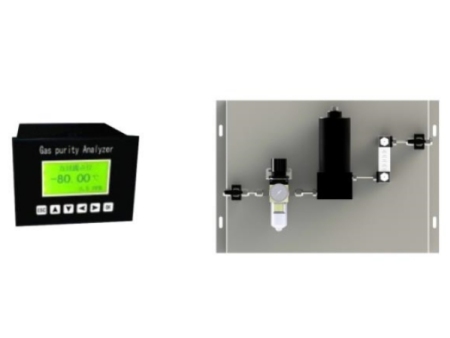

一、热导原理 - 测量高浓度的主流技术

这是目前工业上测量高浓度氢气（0%-100%） 常用、经济、稳定的原理。

• 基本原理：利用不同气体具有不同热导率的物理特性。氢气的热导率非常高，在常见气体中是高的（大约是空气的7倍）。

• 工作方式：

1. 分析仪内部有一个称为“热导池”的腔室，里面装有精密的热敏元件（通常是铂丝）。

2. 铂丝被加热到一定温度，当气体流过时，气体会将热量带走，导致铂丝温度变化，从而引起其电阻变化。

3. 通常采用惠斯通电桥结构：电桥有两个臂，一个臂通入被测气体（含有氢气），另一个臂通入参比气体（如纯净的氮气或空气）。

4. 当被测气体中氢气浓度变化时，其混合气体的热导率随之变化，导致两个臂的热量散失不同，电阻产生差异，电桥失去平衡，输出一个电信号。

5. 这个电信号的大小与氢气的浓度有确定的对应关系，经过校准后，即可直接显示氢气浓度。

• 简单比喻：就像一阵凉风（氢气）吹过一根烧红的铁丝（热敏元件），氢气含量越高，“风”越凉，铁丝降温越多，电阻变化就越明显。

• 主要应用：发电机氢冷系统、化工合成流程（如合成氨、甲醇）、冶金行业、燃料电池等领域的氢气纯度分析。

二、电化学原理 - 测量低浓度的安全卫士

主要用于测量低浓度（ppm级别） 的氢气，常见于安全检测。

• 基本原理：利用氢气在特定催化剂作用下发生电化学反应，产生与气体浓度成正比的电信号。

• 工作方式：

1. 传感器内有一个透气膜、工作电极（阳极）、对电极（阴极）和电解液。

2. 氢气扩散通过透气膜，到达工作电极表面，发生氧化反应：2H₂ → 4H⁺ + 4e⁻

3. 在对电极上，环境中的氧气发生还原反应：O₂ + 4H⁺ + 4e⁻ → 2H₂O

4. 这个化学反应会产生一个外部电路可测量的电流（或电压），该电流大小与氢气的浓度成正比。

• 主要应用：便携式氢气检测仪、固定式气体报警器，用于检测氢气泄漏，保障人身安全。

三、催化燃烧原理 - 监测爆炸风险

专门用于检测可燃气体的爆炸风险，测量单位是%LEL（爆炸下限）。

• 基本原理：利用氢气在催化剂作用下发生无焰燃烧（催化燃烧），燃烧产生的热量使元件温度升高，从而改变其电阻。

• 工作方式：

1. 传感器内有两个由铂丝线圈制成的“珠”，一个涂有催化剂（检测元件），另一个不涂催化剂（补偿元件），用于补偿环境温度变化的影响。

2. 两个珠构成惠斯通电桥。

3. 当氢气与检测元件接触时，会在其表面发生无焰燃烧，使检测元件的温度显著高于补偿元件，导致其电阻增大，电桥失衡产生输出信号。

4. 信号大小与氢气的浓度（在爆炸下限范围内）成正比。

• 主要应用：化工厂、加氢站等存在氢气爆炸风险场所的安全监测。

四、气相色谱原理 - 实验室的精度王者

这是一种用于精确分离和定量复杂气体混合物中各组分的技术，精度极高。

• 基本原理：“先分离，后检测”。

1. 分离：样品气体被载气带入一根长长的色谱柱。由于混合气体中不同组分（如H₂, O₂, N₂, CO₂等）与色谱柱内填充物的相互作用力不同，它们在柱中的移动速度也不同，从而在时间上被分离开。氢气通常先流出色谱柱。

2. 检测：分离后的纯氢气组分进入检测器（常用的是热导检测器），此时检测器测出的信号就是纯氢气的信号，不受其他气体干扰。

• 主要应用：实验室的精确纯度分析、科研、对复杂气体样品的全组分分析。

五、其他原理

• 金属氧化物半导体原理：成本低，但精度和稳定性较差，多用于民用低端报警器。氢气吸附在金属氧化物表面会改变其电导率。

• 激光光谱原理：利用氢气对特定波长激光的吸收特性进行测量，精度高、响应快，但成本也高，属于高端应用。

总结与对比

原理 测量范围 优点 缺点 核心应用

热导 0-100% 结构简单、耐用、价廉、范围广 精度中等，受背景气体干扰 工业过程高浓度测量

电化学 ppm 至 % 级 灵敏度高、便携、功耗低 寿命有限，易受干扰/中毒 安全泄漏检测

催化燃烧 0-100%LEL 专测可燃风险，技术成熟 只能测爆炸下限以内，催化剂会中毒 防爆安全监测

气相色谱 宽范围，高精度 精度极高，可多组分分析 设备昂贵、操作复杂、分析慢 实验室精确分析

希望这个详细的原理解释能帮助您全面理解氢气气体分析仪是如何工作的！
