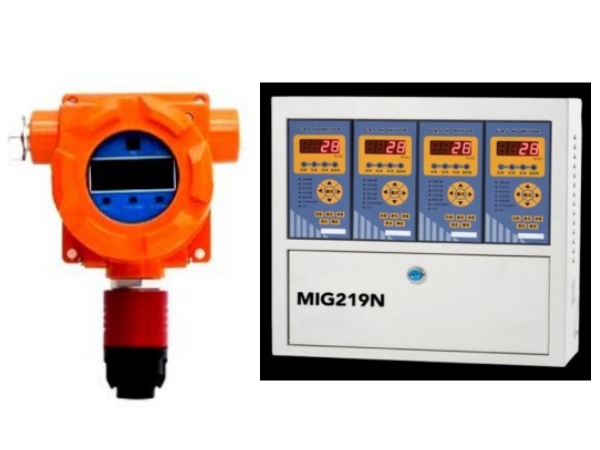

MIG219N氨泄露报警仪

MIG219N气体报警控制器（以下简称MIG219N或控制器）可与我公司4-20mA电流输 出的气体探测器组成工业用气体报警控制系统。

控制器：

MIG219N气体报警控制器（以下简称MIG219N或控制器）可与我公司4-20mA电流输 出的气体探测器组成工业用气体报警控制系统。

当空气中有被测气体或者液体挥发时，探测器即产生与空气中被测气体浓度成正比的电 流信号，该信号传给控制器，控制器经处理后显示出被测气体浓度。当被测气体浓度达到或 者超过设定值时，控制器即发出声、光报警信号并输出有关控制信号，启动相应控制装置， 从而避免重大事故的发生。

本产品采用模块化设计，即每一通道对应一台气体探测器，通过与适当的探测器配合使 用，该产品可以监测氢气、毒性气体以及其它易燃易爆气体。

本产品设计、制造、检定遵守以下国家标准：

GB 16808-2008  《可燃气体报警控制器》

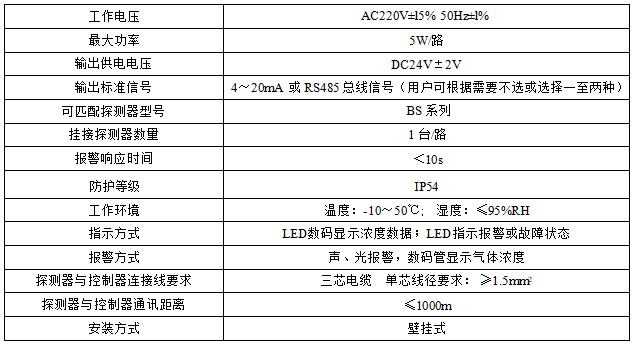

1、主要参数

2  系统组成

每套仪表含探测器N个，控制器单元N个，箱体1个；

箱体有2 、4 、6 、8路四种规格，可装入1-8个控制器单元。

3  安装说明

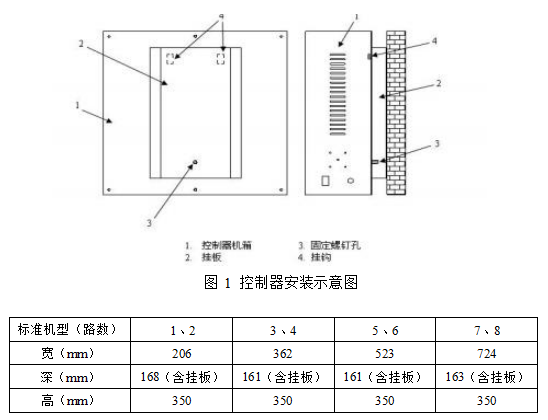

1 、 选择合理的安装高度，墙面要求牢固、平整；

2 、 用M8×80的固定螺栓将安装挂板牢固固定在墙面上；

3 、 将控制器机箱挂在挂板的挂钩上；

4 、 用M5螺钉对准图中“3 ”处将机箱与挂板牢固固定。

4  系统接线说明

图 2  系统接线示意图

图中“B ”部分所示的 485 通讯端子与计算机配套的 485 设备连接起来，可实现数据上 传功能（通信协议为 TC200 协议或奥瑞娜图形显示装置协议）。

探测器：

BS-III氨气探测器是新型气体检测仪器，本检测仪采用美国锡麟高性能传感器和微控制  技术，结合精良 SMD 工艺制造而成，具有良好的重复性和温湿度特性、使用寿命长、操作方 便等优点。

本检测仪广泛应用于发电厂、化工厂、液化气站、燃气锅炉房、加油加气站、喷漆房和 冶金化工厂等场所，进行气体安全检测。

本产品设计、制造、检定遵守以下国家标准：

GB15322.1-2003 《可燃气体探测器 第 1 部分： 测量范围为 0～100%LEL 的点型可燃 气体探测器》

GB3836.1-2000 《爆炸性气体环境用电气设备 第 1 部分： 通用要求》

GB3836.2-2000 《爆炸性气体环境用电气设备 第 2 部分： 隔爆型“d”》

GB4208-93 《外壳防护等级（IP 代码）》

GB/T13384-92《机电产品包装应用技术条件》

1.2 本产品经国家法定机关审查及检验，并通过防爆合格检验。

2 主要技术指标

传感器类型：催化燃烧式（可燃气）/电化学式（毒气/氧气）/；

采样方式： 自然扩散；

工作电压：DC24V±25%；

功    耗： ≤3W；

工作方式：连续检测；

全量程偏差： ≤±5%F.S

显示方式：4 位 LED 数码显示浓度值；

状态指示：3 个 LED 指示故障、低报、高报；

操作方式：红外遥控；

响应时间（t90）： ≤30s（可燃气）/≤60s（毒气/氧气）

工作温度：-40～70℃（可燃气）/-20～50℃（毒气/氧气）；

工作湿度： ≤95%RH（非冷凝）；

防爆方式：隔爆型；

防爆等级：ExdⅡCT6；

防护等级：IP65；

环境压力：86kPa～106kPa；

输出信号：4～20mA 或 RS485（可选）

开关量：2 个；

防爆连接螺纹：G3/4（内管螺纹）；

使用电缆： ≥1.5mm2 ×3 屏蔽电缆线，电缆外径要求在

6mm～9mm 之间；

探测器与主机间大距离： ≤1000m；

外形尺寸：210mm×200mm×105mm；

整机重量：约 2100g。
