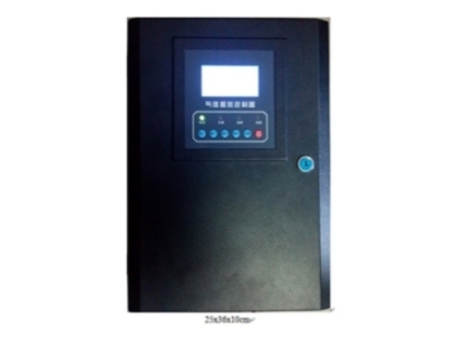

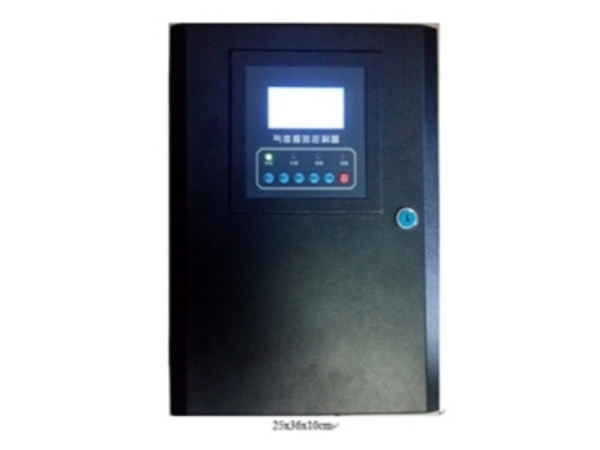

HG-RS1010气体泄漏监测报警仪

HG-RS1010气体报警控制器（以下简称HG-RS1010或控制器）可与我公司4-20mA电流输 出的气体探测器组成工业用气体报警控制系统。

控制器：

HG-RS1010气体报警控制器（以下简称HG-RS1010或控制器）可与我公司4-20mA电流输 出的气体探测器组成工业用气体报警控制系统。

当空气中有被测气体或者液体挥发时，探测器即产生与空气中被测气体浓度成正比的电 流信号，该信号传给控制器，控制器经处理后显示出被测气体浓度。当被测气体浓度达到或 者超过设定值时，控制器即发出声、光报警信号并输出有关控制信号，启动相应控制装置， 从而避免重大事故的发生。

本产品采用模块化设计，即每一通道对应一台气体探测器，通过与适当的探测器配合使 用，该产品可以监测可燃气体、毒性气体以及氧气等多种气体。

本产品设计、制造、检定遵守以下国家标准：

GB 16808-2008  《可燃气体报警控制器》

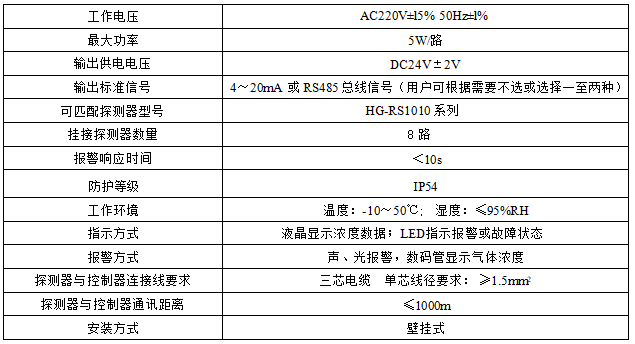

1  主要参数

2  系统组成

每套仪表大可连接探测器8个，控制器单元1个，箱体1个；

有4 、6 、8路四种规格。

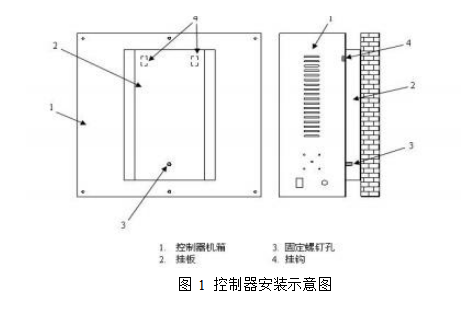

3  安装说明

4  系统接线说明

接线注意事项

a.4-20mA三线制探测器建议选用3x1.5mm2屏蔽电缆，4-20mA二线制探测器建议选用2x1.5mm2屏蔽电缆，RS485四线制探测器建议选用4x2.5mm2屏蔽电缆，线长：≤1000m；

b.传输电缆大允许分布电容和分布电感分别不超过0.2uF、0.3MH，导线直流电阻不大于14Ω；

c.AC220V电源线（L、N、PE）建议选用绝缘电线，应直接与消防电源连接。

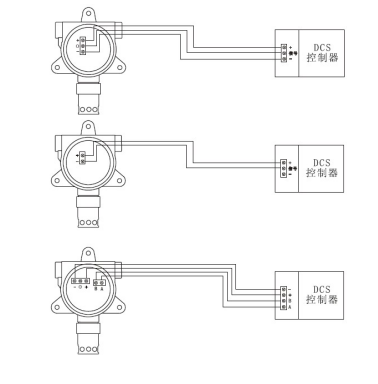

4.2.2 控制器与探测器接线示意图

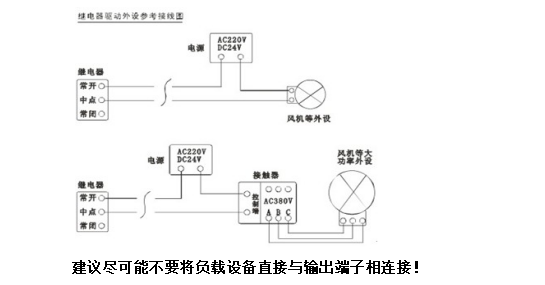

4.2.3控制器输出端子与联动装置的参考连接方法

a.当排风扇等负载设备满足小于等于2A/220V条件时，可直接与输出端子相连接；

b.当排风扇等负载设备大于3A/220V条件时，可采用电磁继电器控制输出；

探测器：

气体探测器是新型气体检测仪器，本检测仪采用美国锡麟高性能传感器和微控制  技术，结合精良 SMD 工艺制造而成，具有良好的重复性和温湿度特性、使用寿命长、操作方 便等优点。

本检测仪广泛应用于发电厂、化工厂、液化气站、燃气锅炉房、加油加气站、喷漆房和 冶金化工厂等场所，进行气体安全检测。

本产品设计、制造、检定遵守以下国家标准：

GB15322.1-2003 《可燃气体探测器 第 1 部分： 测量范围为 0～100%LEL 的点型可燃 气体探测器》

GB3836.1-2000 《爆炸性气体环境用电气设备 第 1 部分： 通用要求》

GB3836.2-2000 《爆炸性气体环境用电气设备 第 2 部分： 隔爆型“d”》

GB4208-93 《外壳防护等级（IP 代码）》

GB/T13384-92《机电产品包装应用技术条件》

1.2 本产品经国家法定机关审查及检验，并通过防爆合格检验。

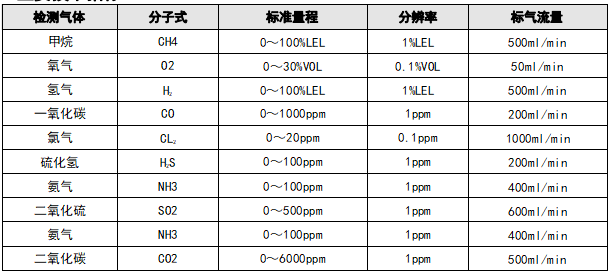

2 主要技术指标

传感器类型：催化燃烧式（可燃气）/电化学式（毒气/氧气）/；

采样方式： 自然扩散；

工作电压：DC24V±25%；

功    耗： ≤3W；

工作方式：连续检测；

全量程偏差： ≤±5%F.S

显示方式：4 位 LED 数码显示浓度值；

状态指示：3 个 LED 指示故障、低报、高报；

操作方式：红外遥控；

响应时间（t90）： ≤30s（可燃气）/≤60s（毒气/氧气）

工作温度：-40～70℃（可燃气）/-20～50℃（毒气/氧气）；

工作湿度： ≤95%RH（非冷凝）；

防爆方式：隔爆型；

防爆等级：ExdⅡCT6

防护等级：IP65；

环境压力：86kPa～106kPa；

输出信号：4～20mA 或 RS485（可选）

开关量：2 个；

防爆连接螺纹：G3/4（内管螺纹）；

使用电缆： ≥1.5mm2 ×3 屏蔽电缆线，电缆外径要求在

6mm～9mm 之间；

探测器与主机间大距离： ≤1000m；

外形尺寸：210mm×200mm×105mm；

整机重量：约 2100g
