MIG219N-CM气体泄露报警系统

MIG219N-CM在线气体泄漏报警系统由MIG219N-CM气体报警控制主机和MIG219N气体探测器二部分构成。

MIG219N-CM在线气体泄漏报警系统由MIG219N-CM气体报警控制主机和MIG219N气体探测器二部分构成。探测器安装在现场采样点，主机安装在控制室或现场。探测器由控制主机提供电源，同时将气体浓度信号转化为电信号送入主机。

控制主机

MIG219N-CM型气体报警控制器结合模块化组合配置技术，显示单元具有独立功能，仪器用于检测环境空气中待测气体的浓度，可配接检测不同气体类别，并同时对多点进行集中控制。

MIG219N-CM型气体报警控制器采用微处理器作为控制单元，个性化仪表盘显示被测气体浓度，当环境中检测到待测气体的浓度达到或超过预置报警值时，控制器立即发出声光报警，设计多组无源触点，并有独立的AC220V和DC24V脉冲输出，并驱动排风或关闭电磁阀门，仪表拥有备用电池支持，使用更放心，本控制器可支持一组RS485输出上传至PLC或DCS系统，可选配独立式单点位4-20mA上传配置。

MIG219N-CM气体报警控制器广泛适用于商业和工业场所的气体泄露检测监控，可有效防止中毒事故、爆炸、及火灾发生，从而保障生命、财产的安全。

特点及主要技术参数：

彩色中文显示、美观、个性化仪表盘设计理念；

内嵌微处理器，配以丰富的软件功能；

具有探测器信号实时采样、数据实时计算功能；

系统故障自检、电源管理、报警显示及外设驱动等功能；

可以管理并处理不同气体类型、不同量程、不同数据单位的探测器；

多路无源继电器触点输出；

个性化AC220V脉冲信号及DC24V脉冲信号设计；

标配安装支架及其胀栓配件；

安装简单，方便的挂接滑入式设计；

多路（4～20）mA模拟接口；

标配一路RS485总线上传功能；

备用电源支持续航（选配件）；

双蜂鸣器报警设计；

独特的双侧手拧螺丝启盖设计；

独特的拆卸式接线设计，操作空间大；

独特的模块自由组合设计；

主要参数：

安 装 方 式 ：壁挂滑入式

响 应 时 间 ：≤10s

指 示 方 式 ：彩屏液晶表盘显示、声光报警

接 点 输 出 ：无源触点   容量2A/AC220V

脉 冲 输 出 ：AC220V及DC24V

工 作 方 式 ：连续在线工作

工作环境温度：-10℃～55℃

工作环境湿度：≤95%RH

主   电   源：AC220V±10%、50Hz±1％

备 用  电 池：两节DC12V可充电电池串联

功        率：≤10W

探测器供电电压：DC24V±25%

备电欠压报警值：DC21V±1V

外形尺寸l×b×h,mm：425×285×140(含安装支撑板)

探测器与主机连接线要求： RVVP线缆≥ 3×1.5mm2

探测器与主机通讯距离  ：≤1000m

探测器

MIG219N氨气探测器采用美国锡麟高性能气敏元件和微控制技术，结合精良SMD工艺制造而成，具有良好的重复性和温湿度特性、使用寿命长、操作方便等优点。

本探测器的输出信号为4～20mA标准信号或485信号（可选），可与MIG系列控制器配套使用。

本探测器广泛应用于炼油厂、化工厂、液化气站、燃气锅炉房、加油加气站、喷漆房和冶金化工厂等场所，进行气体安全检测。

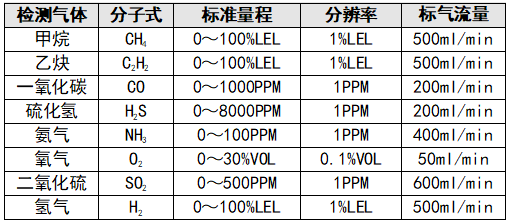

主要技术指标：

传感器类型：催化燃烧式（可燃气）/电化学式（毒气/氧气）/；

采样方式：自然扩散；

工作电压：DC24V±25%；

功    耗：≤3W；

工作方式：连续检测；

全量程偏差：≤±5%F.S

显示方式：4位LED数码显示浓度值；

状态指示：3个LED指示故障、低报、高报；

操作方式：红外遥控；

响应时间（t90）：≤30s（可燃气）/≤60s（毒气/氧气）

工作温度：-40～70℃（可燃气）/-20～50℃（毒气/氧气）；

工作湿度：≤95%RH（非冷凝）；

防爆方式：隔爆型；

防爆等级：ExdⅡCT6；

防护等级：IP65；

环境压力：86kPa～106kPa；

输出信号：4～20mA或RS485（可选）

    开关量：2个；

防爆连接螺纹：G3/4（内管螺纹）；

使用电缆：≥1.5mm2×3 屏蔽电缆线，电缆外径要求在6mm～9mm之间；

探测器与主机间大距离：≤1000m；

外形尺寸：210mm×200mm×105mm；

整机重量：约2100g。

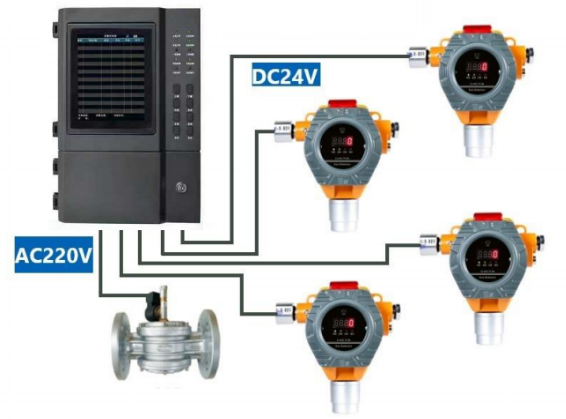

 系统组成

 整个系统由控制器、探测器组成。
