连续排放监测系统由哪些组件构成？如何安装？

连续排放监测系统 (CEMS) 在工业环境中至关重要，它能确保气体排放符合环境法规。然而，许多公司难以理解 CEMS 系统的组成部分以及如何有效地安装它们。您是否正在考虑安装 CEMS 系统，但对其组成部分或安装过程感到困惑？

CEMS系统由多个关键组件构成，包括气体采样设备、传感器、分析仪和数据采集系统。安装CEMS系统需要仔细考虑各种因素，例如环境条件、仪器配置和校准过程。

了解CEMS系统的组成部分是成功安装和运行该系统的第一步。本文将带您了解CEMS气体系统的主要组成部分，并解释安装步骤，以确保其性能。

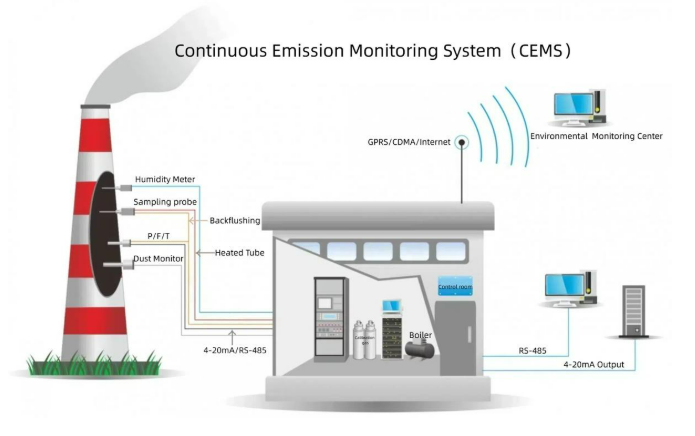

1.连续排放监测系统（CEMS）的主要组成部分是什么？

CEMS气体系统由多个关键组件构成，每个组件都旨在执行测量和记录排放数据的特定功能。这些组件协同工作，可对气流中的污染物进行精确的实时监测。

气体采样系统

气体采样系统是CEMS装置中关键的组成部分之一。其主要功能是从排放源（通常是烟囱或烟道）采集具有代表性的气体样本。采样系统包括多个子组件，例如 采样探头、 冷却系统、 过滤器和 气体输送管线。

采样探头：将探头插入气流中以抽取气体样品。探头放置在能够确保采集到具有代表性的样品的位置，并避开湍流或明显分层区域。

冷却系统：由于气体样品可能处于高温状态，冷却系统可确保样品在分析前冷却至温度，以防止冷凝和损坏分析仪。

过滤器：过滤器可去除气体样品中的颗粒物和水蒸气，确保只有气体才能被送至分析仪。

气体分析仪

气体分析仪是CEMS系统的核心部件。它们测量特定气体的浓度，例如CO2、SO2、NOx和O2。根据被测气体的不同，会使用不同类型的分析仪：

红外吸收分析仪：这类仪器通常用于测量二氧化碳和一氧化碳等气体。其工作原理是让红外光穿过气体样品，并检测特定波长下的光吸收量。

紫外差分吸收光谱仪：这类仪器常用于测量二氧化硫和氮氧化物的排放量。其工作原理是利用化学反应产生光，然后检测并量化这些光。

电化学分析仪：这类设备用于测量氧气等气体，利用电化学反应原理来测量气体浓度。

根据特定工业环境中需要测量的具体气体，仔细选择每种分析仪。

数据采集系统（DAS）

数据采集系统（DAS）负责从气体分析仪采集数据并进行实时处理。它确保数据被持续记录，并以可用于报告的格式存储。

数据记录和报告：DAS 系统会存储一段时间内的排放数据，这些数据可用于合规性报告、性能评估或审计。由于 CEMS 通常用于确保符合环境法律法规，因此 DAS 系统对于满足监管标准至关重要。

报警系统：DAS 还负责在排放量超过监管阈值时触发警报，使工厂操作员能够立即采取纠正措施。

校准设备

校准对于确保CEMS系统的准确性至关重要，它用于测试和调整系统的传感器和分析仪，以确保其提供准确的读数。该设备通常包括参考气体、气体校准钢瓶和检验标准品。

2. 如何安装连续排放监测系统（CEMS）？

安装CEMS气体系统是一个技术性很强的过程，需要周密的计划、专业的知识和严格的监管准则。安装过程分为几个阶段：环境评估、设备安装和系统测试。

环境评估和场地准备

在安装CEMS系统之前，进行全面的环境评估。这一步骤旨在确保安装地点适宜并符合系统要求。

选址：系统安装位置对其效率至关重要。采样探头应放置在气体均匀且无干扰的位置。这样可以确保采集的样品能够代表整个排放流。

空间和便利性：应预留足够的空间用于安装系统组件，特别是分析仪、冷却系统和数据记录设备。此外，安装位置还应便于日常维护和校准。

安装气体采样系统

首先安装气体采样系统，因为它是从排放气流中抽取气体样品的主要方法。采样探头需要牢固地连接到烟囱或烟道上，并且位置应尽量减少样品失真。应特别注意正确安装冷却系统和过滤装置，以防止堵塞和冷凝。

设置分析仪和DAS

采样系统安装完毕后，即可安装气体分析仪和数据采集系统（DAS）。分析仪应放置在受控环境中，以避免极端温度和污染物，这些因素可能会影响其性能。

连接传感器：分析仪已针对气体采样系统进行校准，用于测量相关气体。每台分析仪都使用参考气体进行正确校准，以确保读数准确。

DAS集成：数据采集系统与所有分析仪连接，使其能够接收来自每个单元的数据。该系统配置为自动记录数据、触发警报和生成报告。

电气和数据连接

正确的电气线路和数据连接对于CEMS的平稳运行至关重要。电源线牢固安装，数据线应采用屏蔽设计以防止电磁干扰。此外，该系统还连接到工厂的中央控制室，以便进行远程监控。

3. 连续排放监测系统在安装后如何进行校准和测试？

系统物理安装完毕后，进行校准和测试，以确保所有组件都能按预期运行。

零点和跨度校准

零点校准和量程校准是校准过程的第一步。零点校准确保分析仪在无气体存在时读数为零，而量程校准则是将分析仪暴露于已知浓度的气体中，以确保其读数准确。

零点校准：这是通过向系统中引入零气体（通常是氮气或合成空气）来验证仪器的基线是否准确而完成的。

量程校准：将分析仪暴露于已知浓度的气体（校准气体）中，以调整系统，从而为被测气体提供准确的读数。

现场测试和性能验证

完成初始校准后，系统将进行现场测试。这包括以满负荷运行连续排放监测系统 (CEMS)，并将排放读数与其他经过认证的仪器（例如参考监测仪或人工采样方法）的读数进行比较。

标准验证：测试结果符合监管标准和行业基准。如果发现差异，则需要进行进一步调整和重新校准。

持续监测：一旦连续排放监测系统 (CEMS)通过现场测试，便会进入常规运行状态，通过持续监测和日常维护来确保持续合规。

安装和维护连续排放监测系统（CEMS）不仅仅是安装设备——它需要周密的计划、精确的校准和定期的测试，以确保符合环境法规。通过了解CEMS系统的组成部分并遵循正确的安装和校准步骤，企业可以确保系统运行并满足监管标准。
