为什么石油天然气行业要使用无人机甲烷泄漏检测仪？

根据《甲烷承诺》，石油和天然气公司面临越来越大的压力，需要在2030年前将甲烷排放量在2020年的基础上减少30%以上。此外， 美国环保署的新污染源排放标准要求频繁进行泄漏检测和修复（LDAR）调查，以符合严格的排放限值。因此，运营商采用创新的监测方法，以满足监管期限要求并支持其气候目标。

除了法规限制外， 传统的现场泄漏检测方式会使技术人员暴露于高压管线和密闭空间，增加安全风险。此外， 地面工作人员每天只能勘测有限的区域，导致泄漏检测和维修延误。因此，逸散性泄漏可能长期未被发现，从而损害安全性和合规性。因此，企业需要快速、远程的解决方案，在不危及人员安全的情况下提供检测覆盖。

石油天然气行业传统甲烷泄漏检测方法的局限性是什么？

1.固定式CEMS与移动式测量

石油和天然气作业场所通常依赖连续排放监测系统 (CEMS)，该系统可提供来自固定排放源的全天候数据，以确保符合排放标准。然而， 这些系统往往缺乏足够的空间分辨率来检测难以接近区域（例如偏远管道或高架设备）的泄漏。 这种局限性可能导致未被发现的排放，从而危及环境安全。

另一方面， 便携式手持分析仪需要技术人员亲身进入设施的各个部分，而且往往需要穿越危险地形。团队步行穿过管道和压缩站，这会减慢勘测速度并延误关键维修工作。这种方法不仅使人员面临潜在危险，而且限制了在给定时间内可勘测的区域，从而可能延误泄漏的识别。

2.成本和物流限制

在庞大的管道网络中部署固定传感器 需要大量资金投入，包括设备和基础设施。此外， 地面工作人员进行的人工巡检既费时又费力。这些巡检可能会遗漏两次巡检间隔期间发生的间歇性泄漏，导致泄漏持续时间延长，风险增加。

鉴于这些挑战，石油和天然气行业正在探索创新解决方案以增强甲烷泄漏检测能力。集成配备传感器的无人机技术提供了一种很有前景的替代方案，它既能实现覆盖，又能提高安全性和效率。

为什么选择基于无人机的甲烷泄漏检测？

无人机结合了远程访问、高精度传感和实时分析，可以有效解决地面人员和固定监控器无法处理的挑战。

远程访问难以到达的地点

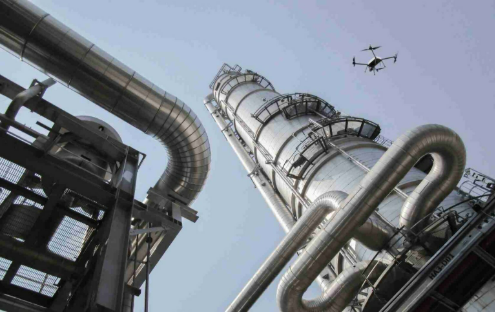

无人机 （UAV） 无需派遣工作人员进入崎岖地形或狭窄空间，即可检查管道、井场和压缩站。

在近海和干旱地区，无人机可以覆盖卡车或人员无法到达的区域，确保任何泄漏都不会被忽视。

高精度传感

TDLAS等传感器 可达到亚ppm级灵敏度，甚至能精确定位微量的甲烷羽流。

光学气体成像 (OGI) 摄像机 可实时显示泄漏情况，并将热信号叠加到实时视频流上。

实时分析与报告

数据通过无线方式传输到地面站， 从而实现即时泄漏警报和排放热点地图绘制。

自动飞行任务记录带有地理标记的浓度读数，以少的人工干预生成合规性报告。

安全性和成本效益

无人机减少了人员接触高压设备和有毒气体的机会，将现场风险降低了 60% 以上。

与人工激光雷达测绘相比，无人机测绘可节省高达 50% 的人工和差旅成本，同时每次飞行可覆盖更大的区域。

可扩展性和灵活性

运营商可以部署 无人机群，根据季节或资产重要性扩大巡检规模。

模块化有效载荷允许在甲烷、VOC 和其他气体传感器之间快速更换，以适应不同的调查目标。

在确定了无人机在遥感、精度和效率方面表现出色的原因之后，以下部分将探讨具体的基于无人机的传感器配置，例如检测器，并概述将无人机激光雷达集成到现有油气工作流程中的实践。

基于无人机的甲烷泄漏检测技术在石油和天然气行业有哪些主要优势？

1. 远程快速部署

100 米检测范围：U10 可定位低至 5 ppm·m 的泄漏，检测范围可达 100 米，使工作人员免受伤害。

自动化飞行任务： 使用 α-ONE 应用程序，操作员可以预先规划航点并运行可重复的调查，从而将现场时间缩短约 40%。

2. 高灵敏度和准确度

TDLAS 技术： 可调谐二极管激光吸收光谱技术可实现亚ppm分辨率，并且比NDIR传感器更能抵抗干扰。

25 毫秒响应时间： 近乎即时的反馈使团队能够实时精确定位烟羽源。

3.数据集成与合规性

机载记录和报告： 无人机自动生成 LDAR 检查报告，简化审计跟踪和监管备案。

视觉叠加： 内置 720p 摄像头将甲烷浓度映射到现场图像上，生成直观的热图，以便快速做出决策。

4. 成本与安全投资huibao率

减少现场劳动力： 与人工步行和检查相比，无人机勘测可减少高达 60% 的人力需求。

降低资本支出： 轻型有效载荷（ U10 重量仅为 534 克）安装在标准的 DJI Matrice 机架上，避免了昂贵的定制平台。

通过利用这些优势，石油和天然气运营商可以从缓慢、危险的地面勘测转向快速、安全、数据驱动的无人机检查，从而将甲烷 LDAR 转变为更积极主动、更具成本效益的做法。

石油天然气行业中基于无人机的甲烷泄漏 检测器主要由哪些部件组成？

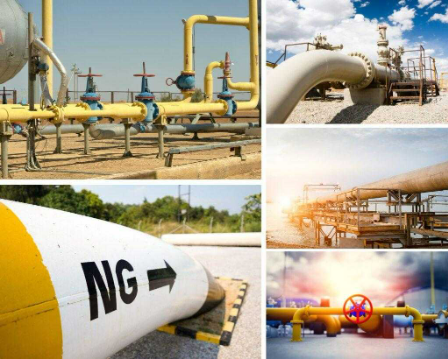

无人机搭载的甲烷泄漏检测技术可对各种油气基础设施进行广泛检测，包括井场、管道、储罐和阀门等。通过结合光学气体成像、TDLAS传感器和精确的飞行控制，无人机勘测能够覆盖传统方法常常遗漏的关键部件。操作人员可以获得全面的检测覆盖范围、更高的安全性，并及时获取连接器、法兰、控制器、舱口、压缩机等位置的泄漏数据。

1. 井场和井口

无人机在井口组件周围盘旋，扫描密封件、油管头和套管排气口，检查是否存在甲烷泄漏。

无人机从多个角度检查泄压阀和输油管连接处，发现地面人员可能忽略的泄漏点。

2. 管道和集输管线

无人机沿管道走廊飞行，绘制连接器接头和焊缝的微泄漏图。

固定翼无人机负责长距离飞行，而旋翼机则在狭小空间内检查弯头、法兰和阀门站。

3. 压缩机站和泵站

无人机在压缩机组周围盘旋，在带压状态下检查吸气管和排气管的密封情况。

无人机还对泵撬架进行巡检，监测排气管和取样口是否存在异常排放。

4. 储罐和歧管

-无人机扫描储罐顶部和呼吸通风口，识别防盗舱口和压力-真空（PV）阀周围的泄漏。-

无人机检查歧管管道，测量多个储罐之间的连接处是否存在泄漏。

5. 阀门、调节器和控制器

-远程无人机拍摄手动和自动阀门的图像，检测密封失效和隔膜泄漏。-

无人机悬停在气动控制器上方，测量泄放口的排放量，这些排放量可能导致大量的甲烷损失。

6. 坦克窃贼舱门和加注点

-无人机在安全距离外接近防盗舱口，利用TDLAS技术在100米范围内检测低至1ppm的泄漏。-

无人机在卸载作业期间检查灌装点，验证输送密封件是否保持完整性。

7. 火炬塔和通风口

-无人机检查引燃器组件和烟囱密封件，以确保完全燃烧并大限度地减少泄漏排放。-

无人机测量烟囱排气量，从而发现油气回收装置（VRU）的效率低下之处。

8. 压缩机控制器集管

无人机勘测范围延伸至中游控制器机架，扫描气相色谱采样管路以检测微泄漏。它们记录带有地理标记的读数，将特定控制器与排放率关联起来，以便进行针对性维护。

通过定期在这些部件上部署无人机，油气运营商可以建立详细的排放清单，并确定维修工作的优先顺序。在最后一部分，我们将讨论如何将这些调查整合到企业级泄漏检测与修复 (LDAR) 项目中，并利用云分析和异常警报功能。

石油天然气团队如何有效实施基于无人机的甲烷泄漏检测？

实施基于无人机的甲烷泄漏检测项目取决于三大支柱：选择合适的无人机和传感器组合、规划安全飞行路线以及将原始数据转化为可执行的报告。

1. 平台选择与集成

DJI Matrice 200/300 系列兼容性：

利用 SkyPort 直接连接电源和云台。这种无缝集成可缩短有效载荷设置时间并确保飞行稳定。

传感器校准规程：

每月对进行零点和量程检查，以确保精度在 ±2% 以内。每次校准均需记录在 α-ONE 应用程序中，以便进行审计追踪。

2 飞行计划与执行

自动航点：

在管道走廊、储罐或井场上设计网格或横断面模式。使用一致的飞行高度以保持传感器灵敏度。

实时遥测：

将 CH₄ 浓度值（mg/m³）实时传输回控制器。动态调整飞行高度或速度，以追踪烟羽信号并精确定位泄漏点。

3 数据分析与报告

云端上传：

将每次航班的地理标记读数同步到 α-ONE 集中式控制面板。这支持跨站点趋势分析和监管文件导出。

异常标记：

设置可自定义阈值（例如，>10 ppm·m），触发即时短信或电子邮件警报。在交互式地图上标记已标记的航点，以便快速调度维修人员。

通过遵循这些实际步骤——将 轻便的 U10 与成熟的 DJI 无人机相结合，实现飞行勘测自动化，并利用云分析——石油和天然气团队可以将甲烷泄漏检测和修复 (LDAR) 从缓慢的人工任务转变为快速的数据驱动流程。

后续步骤：

1.试飞无人机泄漏检测调查

2.与现有LDAR结果进行比较

3.规模化舰队整合

通过采取这些措施，石油和天然气运营商可以将他们的 LDAR 计划转变为积极主动、数据驱动的运营，从而提高安全性、简化合规性并推进可持续发展目标。
