什么是氧气分析仪？它在工业领域有哪些应用？

工业流程的成败取决于对氧气浓度的严格控制。氧气浓度过高会导致燃烧浪费燃料，氮氧化物排放量飙升；而氧气浓度过低则可能导致燃烧不完全、产品变质，甚至爆炸隐患。团队会尝试通过定期检查来“监控”氧气浓度，但漂移、延迟和恶劣环境等因素会掩盖真实情况。一台合适的氧气分析仪能够提供连续、可靠的数据，帮助您消除安全隐患、优化燃烧器，并保障产品质量，而无需猜测。

氧气 (O₂) 分析仪是一种连续测量燃烧烟气、工艺流程、密闭空间或包装顶部空间中氧气浓度（测量范围从痕量 ppm 到百分比级别）的仪器。分析仪采用氧化锆 (ZrO₂)、电化学电池和激光/红外吸收等技术，可现场安装或作为抽取系统，用于支持燃烧控制、连续排放监测系统 (CEMS) 合规性、惰性气体保护/保护、发酵、医用氧气和气调包装等领域。

明确定义只是第一步。实际工厂面临着高温高尘的烟囱、溶剂蒸汽、快速瞬变以及严格的正常运行时间要求——这些条件使得技术选择、安装方法和维护策略至关重要。以下章节将解答大多数团队在选择氧气分析仪并将其集成到工艺流程之前会提出的问题。

氧气分析仪究竟测量的是什么？它的工作原理是什么？

工艺流程的所有者往往只根据测量范围和价格来选择设备，然后在调试过程中才发现响应滞后、读数随温度漂移或交叉干扰导致低氧点读数不准确等问题。清晰了解每种技术如何感知氧气可以避免这些问题。

1.关键性能指标：测量范围（ppm 至 25/100% O₂）、准确度和重复性、T90 响应时间、线性度、零点/量程漂移、环境和过程温度限制、灰尘/冷凝容差和输出（4–20 mA、Modbus/RS-485、继电器）。

2.传感原理

氧化锆（ZrO₂）电极：一种高温固态电解质探针。其能斯特电位与氧气分压相关；响应速度快、寿命长，是测量高温潮湿烟气和炉膛/燃烧室气体的理想选择。常用于原位燃烧控制。

电化学电池（电化学/ECD）：一种低温传感器，功耗低；非常适合便携式仪器、手套箱和低浓度监测，在这些环境中交叉气体有限且环境条件适中。

TDLAS/IR吸收：利用窄带激光（或红外光）测量光路中O₂的吸收。该方法具有高选择性、快速响应，并且在适当的样品预处理后，在萃取系统中表现出优异的性能。

3.安装方式

原位（探针/交叉管道）：延迟小，无需样品处理；适合高温燃烧和高流量管道。

萃取法：将处理过的样品（过滤、冷却/加热、调节）送至台式分析仪；适用于测量多种成分或处理过程具有腐蚀性/冷凝性的情况。

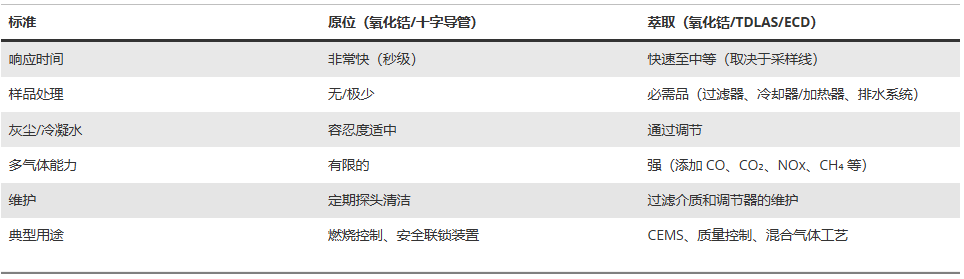

原位法与萃取法（高层次比较）

何时应该选择氧化锆氧分析仪？

高温、含尘的烟气会迅速使精密传感器不堪重负。为了“安全起见”，电厂团队往往会过度通风，导致燃料消耗增加，并招致氮氧化物排放处罚。而坚固耐用的氧化锆探头则能帮助您从过度通风过渡到过量氧气，让您安心无忧。

1.适用场景：锅炉、燃气加热器、窑炉、熔炉、焚烧炉——任何气体温度高且目标是实现充分燃烧或安全联锁的地方。

2.工作原理：ZrO₂电池在高温下性能优异，T90速度快（通常为1-3秒），并且比大多数替代方案更能耐受水蒸气和颗粒物。

3.优点：降低过量空气（节省燃料）、减少 CO/NOx、在负载波动期间稳定控制、减少因传感器滞后导致的跳闸。

4.实施提示：充分混合后安装，但不要过度稀释/泄漏；避免涡流和空气渗入点；配备可拆卸探针/过滤器以过滤灰烬；安排例行零点/量程检查。

氧气分析仪如何融入CEMS和合规性监测？

监管机构要求提供经氧气标准化处理的排放量和完整的数据记录。如果工厂偷工减料进行氧气测量或干湿比转换处理不当，则可能面临超标或数据被拒的风险。

1.在 CEMS 中的作用：O₂ 可实现标准化的排放计算（例如，将 NOx 或 CO 校正到参考 O₂），确认燃烧稳定性，并支持警报/联锁。

2.系统架构：抽取式机架将 O₂ 分析仪与样品调节装置（颗粒过滤器、冷却器或加热管路、水分去除装置、泵/流量控制装置）和用于日常检查的自动零点/量程阀配对。

3.数据完整性：使用认证气体进行验证，记录校准因子，并将分析仪时间戳与 DAS（数据采集系统）对齐。

4.结果：可辩护的报告、更顺畅的审计以及及早发现影响排放的燃烧器或空气泄漏问题。

哪种氧气分析仪技术适合惰性气体保护、氮气保护和安全防护？

在储存溶剂或粉末的储罐和反应器中，氧气浓度的微小升高就会在无形的情况下缩小安全裕度。仅依靠定期取样会留下危险的窗口；而持续的氧气监测则可以消除这个窗口。

1.目标：低氧设定点（通常<2-8% v/v，具体取决于可燃性限制），具有快速报警和故障安全继电器。

2.技术适用性：低百分比范围有利于 具有稳定基线的电化学 或 激光 分析仪；对于 SIL 目标，可考虑冗余通道或逻辑。

行业：化学品、制药、涂料/油墨、金属粉末和增材制造、溶剂回收和废气处理。

集成：将分析仪报警与 N₂ 阀/VFD 连接，包括关闭验证信号，并在 SIS 中记录功能测试。

除了燃烧过程之外，氧气监测在过程工业中还有哪些应用？

当生物加工或保护性气氛中的氧气浓度出现偏差时，产量会下降，不合格物料会在质检人员发现之前堆积。持续监测有助于主动控制，而非被动排查故障。

1.生物过程/发酵：监测废气中的 O₂，以进行呼吸活动和进料速率控制；与 CO₂ 结合，以进行质量平衡和放大可比性分析。

2.保护性/惰性气氛：焊接和热处理炉、手套箱和冶金工艺依靠 ppm 级 O₂ 来防止氧化。

3.气体分离和合成气：确认 PSA/低温撬装设备中的 O₂、氢气生产以及氧气进入有害的还原性环境。

4.系统选择：电化学法适用于便携式或中温撬装设备；抽取式激光/红外法适用于低ppm和多组分工作台。

那么食品包装（气调包装）、医用氧气和生命维持环境呢？

为了保证仪器的保质期和患者安全，任何读数不明确的情况都不能容忍。仪器具有可追溯性、稳定性，并且易于验证。

1.气调包装 (MAP)：检测休闲食品、咖啡、肉类和农产品中的顶空氧气含量；便携式抽检仪可作为在线质检站的补充。检测结果与食品老化、颜色和微生物生长速率直接相关。

2.医疗与生命支持：监测供氧管路、培养箱、高压氧系统或潜水/CAB环境中的氧气浓度。通常要求包括报警锁定、事件日志记录以及使用认证气体进行例行校准。

3.良好做法：制定零点/量程检查的标准操作规程，保留校准证书，并对操作人员进行交叉气体意识培训。

如何为您的工厂选择合适的氧气分析仪？

许多采购失败并非因为传感器“不好”，而是因为规格书中没有涵盖关键的现场变量——例如粉尘含量、酸度、饱和度、温度或所需响应速度。一份简明扼要的检查清单可以避免不匹配的情况。

申请清单

1.范围和精度：ppm 与 %；控制限度所需的误差范围。

2.工艺条件：温度、压力、粉尘/冷凝物、酸性气体。

3.安装方式：原位探头与抽取式支架；样品管长度/加热。

4.响应和可用性：目标 T90、预热、旁路/验证需求。

5.输出和集成：4–20 mA、Modbus/RS-485、继电器、数据记录。

6.合规性和区域：认证（例如，危险区域）、CEMS 规则、报警完整性。

7.生命周期：服务间隔、耗材和现场校准策略。

技术选型指南

维护、校准和总拥有成本是多少？

仅仅削减资本成本，却陷入持续不断的清洗、更换滤芯或停机维护的困境，是一种得不偿失的做法。一款适合您工艺流程的分析仪，可以逐年降低运营成本。

1.日常任务：探头灰烬清理（现场清理）、过滤器更换（抽吸式）、泄漏检查和定期零点/量程验证。

2.校准：采用基于间隔或基于性能的策略；使用认证的跨度气体和对数调整系数来证明稳定性。

3.TCO 驱动因素：样品调节负荷（电力、冷却器、加热管线）、传感器更换周期、备件库存以及避免燃料/排放罚款的价值。

4.可靠性策略：安装上游敲除/颗粒捕集器，在原位探头上添加吹扫/回流装置，并使用诊断（电池阻抗、光增益）来预测服务。

案例亮点：氧化锆分析仪提升燃油效率和降低排放

管理层关注的是投资huibao率，而不仅仅是数据。从定期采样转向闭环氧气调节的工厂通常会记录到燃料节省和事故减少的情况。

1.燃烧微调：通过合理布置的ZrO₂探头，向PID回路提供数据，减少过量空气，同时控制CO排放。典型效果包括显著节省燃料、降低NOx排放以及使多个燃烧器间的O₂分布更加均匀。

2.运行弹性：在负荷变化期间快速响应，避免过量空气尖峰和二氧化碳“喷射”，提高窑炉中的产品质量，并最大限度地减少因异常情况引起的跳闸。

3.汇总效益：每吨燃料消耗量降低，人工干预减少，环境报告的审计追踪更加清晰。

氧气分析仪将一个看不见但影响巨大的变量转化为可控参数，直接影响安全裕度、燃料消耗、排放和产品质量。根据您的环境选择合适的传感原理（例如，ZrO₂ 用于高温烟气；电化学式适用于低浓度和便携性要求；TDLAS/IR 用于低ppm浓度和多气体实验台），然后根据调节需求、响应时间和合规性要求，决定采用原位式还是抽取式。最后制定一个切实可行的方案：确认工艺条件，确定校准程序，并将报警/数据集成到您的控制和报告系统中。
