氢气气体分析仪标准

关于氢气气体分析仪的标准，这是一个非常专业且重要的问题。这些标准确保了仪器的性能、安全和测量结果的可靠性。总的来说，可以分为以下几大类：

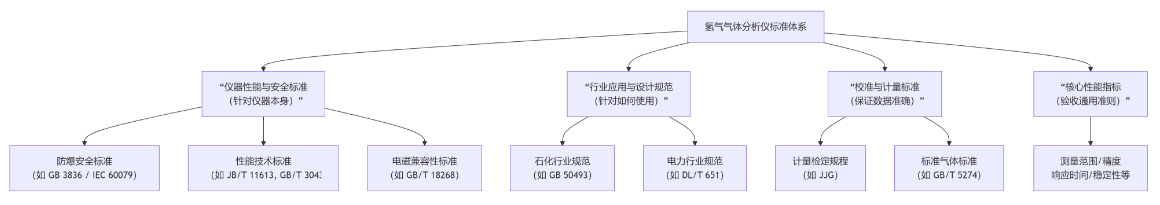

为了更直观地理解这些标准如何应用，我们可以参考下面的流程图，它展示了不同标准在仪器生命周期中的作用：

1. 仪器性能与安全标准（针对仪器本身）

这类标准规定了一台分析仪在设计和制造上必须满足的技术要求、测试方法和安全规范。

• 防爆安全标准（强制性）：如果仪器用于可能存在氢气爆炸性环境的场所（如化工厂、加氢站），这是重要的安全标准。

◦ 中国标准：GB 3836 系列（等效于国际电工委员会 IEC 60079 系列）。

◦ 核心要求：规定了仪器的防爆类型，如隔爆型“d”、本安型“i”等。仪器必须取得国家认可的防爆认证（如NEPSI认证），并带有Ex标志。

• 性能技术标准：针对不同类型分析仪的性能指标（如精度、稳定性、响应时间）做出规定。

◦ 热导式分析仪：JB/T 11613-2013 《热导式氢分析器》。这是专门针对工业在线热导氢分析仪的机械行业标准，明确了其技术要求、试验方法和检验规则。

◦ 气相色谱仪：GB/T 30431-2020 《实验室气相色谱仪》。这是实验室用色谱仪的新关键国标，对包括热导检测器（TCD）在内的关键部件有详细要求。

◦ 可燃气体探测器：GB 15322.1-2019 《可燃气体探测器 第1部分：工业及商业用途点型可燃气体探测器》，适用于固定式氢气检测仪。

• 电磁兼容性（EMC）标准：确保仪器在复杂的电磁环境中能正常工作，不干扰其他设备，也不受干扰。

◦ 参考标准：GB/T 18268.1（测量、控制和实验室用的电设备电磁兼容性要求）。

2. 行业应用与设计规范（针对如何使用仪器）

这类标准规定了在特定行业中，为何、何时以及如何安装和使用氢气分析仪。

• 石油化工行业：

◦ GB 50493-2019 《石油化工可燃气体和有毒气体检测报警设计标准》。这是石化行业的强制性标准，规定了在何处必须安装氢气探测器、探测器的量程（0-100%LEL）、报警值设定、安装位置等。这是设计和安装的高依据。

• 电力行业：

◦ DL/T 651-2017 《氢冷发电机氢气湿度的技术要求》。规定了电厂中用于监测发电机内氢气纯度、湿度的分析仪的使用要求、校验周期和质量标准。

3. 校准与计量检定规程（保证数据准确）

这类标准规定了如何对分析仪进行校准和周期检定，以确保其测量结果的准确性和可追溯性。

• 检定规程（JJG）：国家法定计量器具必须遵循的检定文件。针对氢气分析仪，可能有专门的地方或行业检定规程。通用原则遵循JJG 1009-2019 《容量式气体流量计》 等涉及气体计量的相关要求。

• 校准规范（JJF）：为保证量值准确，实验室和用户通常会遵循校准规范，使用标准气体进行校准。

• 标准气体标准：校准用的氢气标准气体本身也有严格制备标准，如 GB/T 5274-2008 《气体分析 校准用混合气体的制备 称量法》，这是保证校准准确性的源头。

核心性能指标（选购和验收时的关键依据）

无论遵循何种标准，一台合格的氢气分析仪都应提供以下标准化性能参数：

• 测量范围：如 0-100%，0-1000ppm，0-100%LEL。

• 基本误差/精度：通常以满量程的百分比表示（如 ±1% F.S.），这是重要的指标。

• 重复性：同一气体多次测量结果的一致性。

• 响应时间（T90）：仪器达到稳定值90%所需时间。

• 零点漂移/量程漂移：在指定时间内读数的稳定性。

总结与建议

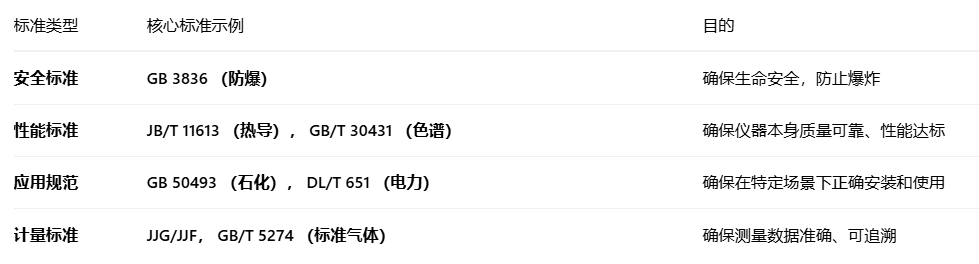

标准类型 核心标准示例 目的 适用对象

安全标准 GB 3836 （防爆） 确保生命安全，防止爆炸 所有在危险区域使用的仪器

性能标准 JB/T 11613 （热导）， GB/T 30431 （色谱） 确保仪器本身质量可靠、性能达标 仪器制造商、采购方、验收方

应用规范 GB 50493 （石化）， DL/T 651 （电力） 确保在特定场景下正确安装和使用 设计院、工程公司、用户

计量标准 JJG/JJF， GB/T 5274 （标准气体） 确保测量数据准确、可追溯 计量部门、校准实验室、用户

实用建议：

在选购和使用氢气分析仪时，请务必根据您的应用场景（如石化、电力、实验室）和安装环境（是否防爆），要求供应商提供产品所符合的中国国家标准（GB）或行业标准的证明文件。这对于确保合规性、安全性和数据可靠性至关重要。
