氢气湿度纯度分析仪原理

氢气湿度纯度分析仪是一种集成式仪器，用于同时测量氢气中的水分含量（湿度）和氢气本身的浓度（纯度）。它的原理不是单一的，而是两种不同物理原理的融合。

下面我将详细解释其核心工作原理。

一、核心设计理念：二合一集成

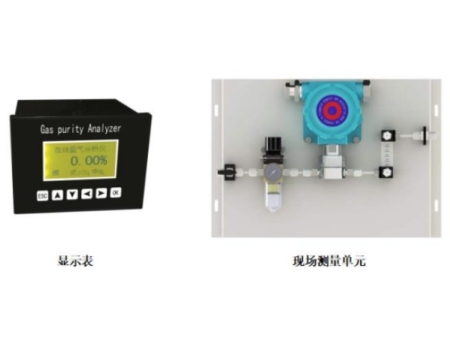

这款分析仪本质上是将两个独立传感器——湿度传感器和纯度传感器——集成在一个机壳内，共享同一套采样系统、电路和显示单元。

• 湿度测量：主要基于电容法。

• 纯度测量：主要基于热导法。

二、湿度测量原理（电容法）

这是在线湿度测量中常见的技术。

1. 传感器结构：

◦ 核心是一个薄膜电容式传感器。它由一层吸湿性薄膜（通常是氧化铝或高分子聚合物）夹在两个金属电极之间，形成一个电容器。

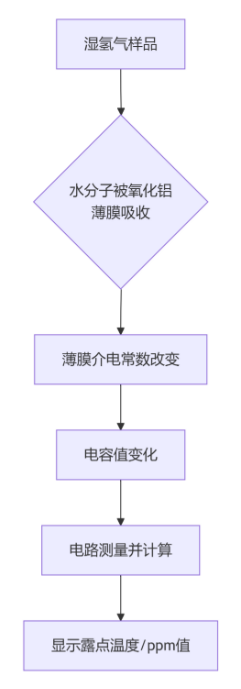

2. 工作原理：

◦ 当干燥的氢气流过传感器时，薄膜处于初始状态，具有一个特定的电容值。

◦ 当氢气中含有水分子时，水分子会穿透薄膜并被其吸收。水分子的存在会显著改变薄膜的介电常数。

◦ 介电常数的变化直接导致传感器的电容值发生改变。

◦ 氢气的湿度（水分子浓度）越高，被吸收的水分子越多，电容值的变化就越大。

3. 信号转换：

◦ 仪器内部的电路会精确测量这个电容值的变化。

◦ 通过预先标定好的“电容值-湿度”曲线，微处理器就能计算出对应的湿度值，并以露点温度或ppm v 等单位显示出来。

优点：响应快、灵敏度高、适合在线连续测量。

三、纯度测量原理（热导法）

这是测量氢气纯度的主流、可靠的技术。

1. 物理基础：

◦ 氢气拥有所有气体中高的热导率。它的导热能力大约是空气的7倍，是氮气的6.9倍。这是一个非常独特的物理特性。

2. 传感器结构：

◦ 核心是热导池，内部有热敏元件（如铂丝），通常构成一个惠斯通电桥。一般会有两个腔室：

▪ 参比腔：密封有已知的纯净参考气体（如干燥空气或氮气）。

▪ 测量腔：让待测的湿氢气样品流过。

3. 工作原理：

◦ 电桥通电，铂丝被加热到恒定温度。

◦ 当样品中氢气纯度很高时：由于氢气导热极好，流过测量腔的氢气会迅速带走铂丝的热量，使其温度降低，电阻减小。

◦ 当样品中氢气纯度下降（杂质增多）时：杂质气体（如空气、氮气）热导率很低，带走热量的能力差，测量腔的铂丝温度会升高，电阻增大。

◦ 测量腔和参比腔的电阻差异会导致惠斯通电桥失衡，产生一个电信号。

4. 信号转换：

◦ 这个电信号的强弱与混合气体的热导率直接相关，而热导率主要由氢气浓度决定。

◦ 微处理器根据信号大小和预设的校准曲线，计算出氢气的体积浓度（纯度），以百分比（% H₂）显示。

四、整体工作流程

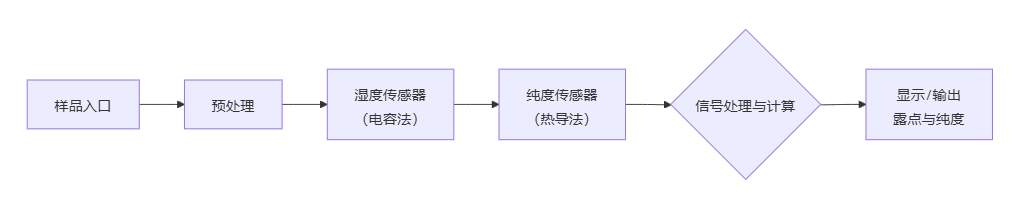

样品气体在分析仪内的流动路径和信号处理流程，可以概括为下图：

重要注意事项

• 测量顺序：在实际设计中，气流通常先经过湿度传感器，再进入纯度传感器。这是因为湿度测量对流量稳定更为敏感，且需要优先测量以避免干扰。

• 独立性：这两种原理相互独立，互不干扰。电容传感器对水分子敏感，而热导传感器对混合气体的整体导热能力敏感。

• 温度/压力补偿：高级的分析仪会内置温压传感器，对测量结果进行补偿，确保在不同环境下的准确性。

氢气湿度纯度分析仪的原理，简而言之，是利用“电容法”来捕捉水分子引起的电学变化以测湿度，同时利用“热导法”来感知氢气高导热特性以测纯度。 这种二合一设计极大地简化了安装和操作，为发电、化工、新能源等行业提供了一种高效、可靠的氢气质量监测解决方案。
