氢气纯度分析仪使用方法图解

氢气纯度分析仪使用方法图解能更直观的了解氢气纯度分析仪的使用方法，因为不同品牌和型号的仪器在外观和菜单设置上各有差异，弘高科技小编将为您创建一个通用且标准的操作流程示意图，并配以详细的步骤解释，下面就和小编一起来看下吧，希望对您有帮助。

您可以将此图解作为核心参考，再结合您具体仪器的说明书来操作。

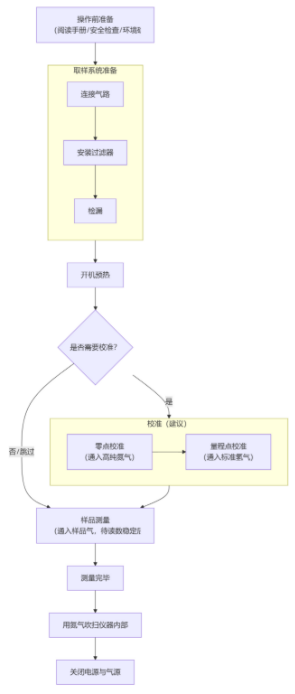

氢气纯度分析仪标准操作流程示意图

下图清晰地展示了从准备到关闭的完整操作流程，其中包含了关键的安全环节。

氢气纯度分析仪使用方法图解：

第一步：氢气纯度分析仪使用方法图解-操作前准备（安全是首要原则！）

• 阅读手册：仔细阅读您所用型号的说明书，了解特定功能和警告。

• 安全确认：确认工作区域通风良好，无明火、无静电火花风险。准备好适当的个人防护装备。

• 环境确认：仪器放置在平稳、无强烈震动和电磁干扰的地方。

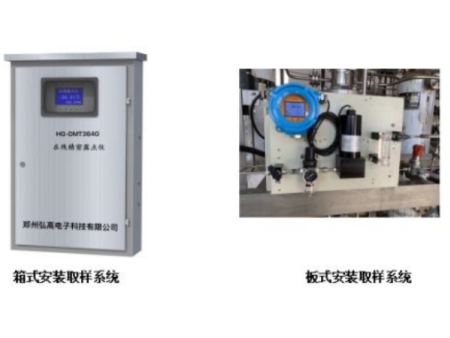

第二步：氢气纯度分析仪使用方法图解-取样系统准备（保证样品气代表性）

• 连接气路：使用洁净、干燥、专用的不锈钢或铜管连接气源。确保接头类型匹配（如卡套接头）。

• 安装过滤器：在进气口前务必安装高效过滤器，以去除油分、水分和颗粒物，这是保护精密传感器的关键。

• 检漏：连接好所有气路后，打开气源稍加压，用检漏液涂抹所有接头，检查是否有气泡产生，确保无泄漏。

第三步：氢气纯度分析仪使用方法图解-开机预热

• 接通电源，打开仪器开关。仪器通常会进行自检。之后需要预热15-30分钟，让传感器和电路达到稳定状态，此时读数会逐渐平稳。

第四步：氢气纯度分析仪使用方法图解-校准（保证数据准确性的核心）

• 零点校准：

◦ 目的：让仪器知道“0”点在哪里。通常使用高纯氮气作为零气。

◦ 操作：向仪器通入氮气，调节流量至规定值。待读数稳定后，进入仪器菜单的“零点校准”功能，确认当前值即为零点。

• 量程点校准：

◦ 目的：让仪器知道“满量程”点在哪里。需要使用已知精确浓度的标准氢气。

◦ 操作：向仪器通入标准气，待读数稳定后，进入“量程校准”功能，输入标准气瓶上标注的浓度值并确认。

第五步：氢气纯度分析仪使用方法图解-样品测量

• 将进气口从标准气切换到样品气。

• 让样品气以适当流量充分吹扫（Purge）取样管路和仪器气室一段时间，将残留的校准气体完全置换掉。

• 观察仪器显示屏，待浓度读数稳定不变时，即可记录或读取当前的氢气纯度值。

第六步：测量完毕与关机

• 重要步骤：测量结束后，不要直接关机。应先通入氮气，吹扫仪器内部数分钟，将残留的氢气安全地置换出去。

• 然后关闭仪器电源。

• 关闭所有气源。

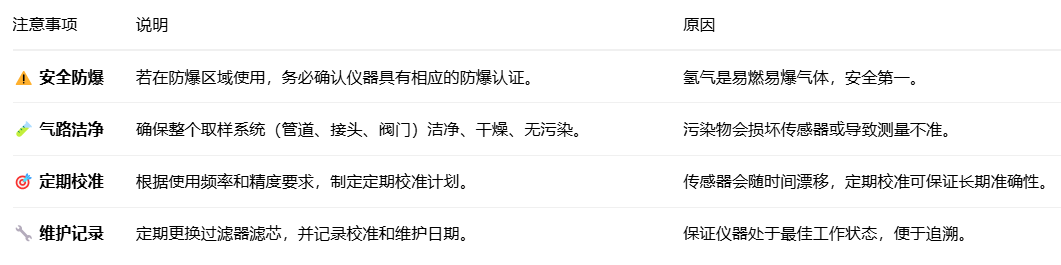

关键注意事项图解

氢气纯度分析仪使用方法图解注意事项：

建议：

要获取您特定型号仪器的图解，方法是：

1. 搜索“[您的仪器品牌和型号] 用户手册”，说明书通常包含详细的接线图和操作流程图。

2. 联系设备供应商，他们通常能提供专业的技术支持和培训资料。

希望这个通用的图解和详解能对您有所帮助！
