氢气氧含量分析仪使用方法图解

对于操作复杂的仪器，图文并茂的说明远比纯文字更直观。由于我无法直接提供真实的仪器图片，我将为您创建一个详细的、通用的 “氢气氧含量分析仪使用方法逻辑图解”。

这个图解将流程分解为关键步骤，并辅以详细的说明和示意图描述，您可以根据这个逻辑轻松理解任何一款具体仪器的操作。下图清晰地展示了从准备到维护的完整操作流程，您可以将其作为核心指南来使用：

flowchart TD

A[开始使用分析仪] --> B[使用前准备]

B --> C{“是在线式还是便携式？”}

C -- 在线式 --> D[连接取样系统
检查气密性]

C -- 便携式 --> E[检查电池与探头
开机]

D --> F

E --> F[通电预热
（等待稳定）]

F --> G{“是否需要校准？
（建议是）”}

G -- 是 --> H

subgraph H [校准（核心步骤）]

H1[零点校准
通入高纯惰性气体] --> H2[量程校准
通入标准气体]

end

G -- 否（跳过） --> I

H --> I[正式测量
切换至样品气路]

I --> J[等待读数稳定后记录]

J --> K[使用后维护]

K --> L{“下一步操作？”}

L -- 短期暂停 --> M[待机模式]

L -- 长期不用/结束 --> N[氮气吹扫后关机]

M & N --> O[结束]

以下是每个步骤的详细分解和说明：

步骤一：使用前准备（对应流程图中“使用前准备”和“气路连接/检查”）

目的：确保环境安全、气路正确连接且无泄漏，这是测量准确的基础。

操作环节 图解说明 关键要点与说明

1. 气路连接 [示意图描述]：
• 气瓶 -> 减压阀 -> 取样管线 -> 过滤器 -> 分析仪进气口。
• 分析仪出气口接一根排气管，将废气引至安全区域排放。 要点：
• 减压阀：将气瓶高压降至分析仪所需的安全低压（通常0.1-0.2MPa）。
• 过滤器：至关重要！用于去除样品气中的水分、油分和颗粒物，保护传感器。

2. 气密性检查 [示意图描述]：在分析仪进气口处连接一个三通阀，一路接气源，一路封闭并接一个压力表。通入一定压力气体后关闭阀门，观察压力表示数是否在几分钟内保持稳定。 要点：
• 任何微小的泄漏都会导致空气（氧气）倒灌，使测量结果严重偏高、完全失准！

步骤二：开机预热与校准（对应流程图中“通电预热”和“校准”）

目的：让仪器达到稳定工作状态，并通过校准建立测量的基准。

操作环节 图解说明 关键要点与说明

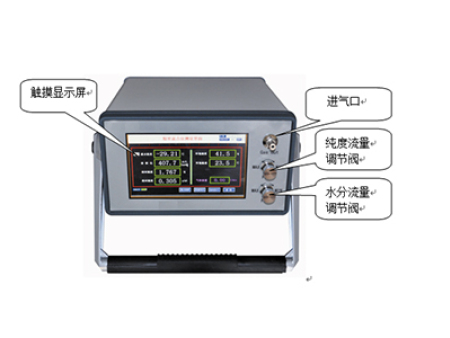

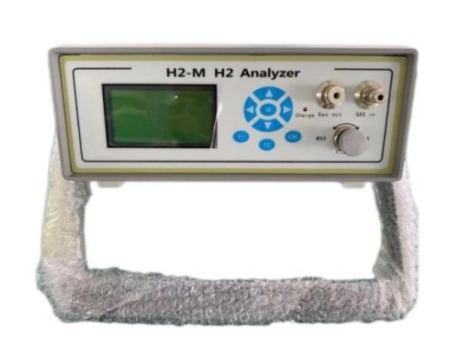

1. 开机预热 [示意图描述]：仪器面板电源指示灯亮，显示屏背光点亮，显示启动画面和初始化信息，随后进入测量界面，但读数可能仍在漂移/下降。 要点：
• 传感器（如电化学、热导池）需要时间达到热平衡和稳定。
• 必须预热（通常30-60分钟），直到读数基本稳定，否则校准无效。

2. 零点校准 [示意图描述]：
1. 将气路切换至高纯惰性气体（如99.999%的氮气N₂）。
2. 调节流量至规定值（如0.5 L/min）。
3. 待读数稳定后，在菜单中找到“零点校准”选项并确认。
4. 仪器显示值会变为“0.0” ppm/O₂。 核心警告：
• 绝对禁止使用高纯氢气（H₂）作为零点气！ 因为氢气背景气会强烈干扰热导等原理的传感器。必须使用热导率与背景气接近的惰性气体。

3. 量程校准 [示意图描述]：
1. 将气路切换至已知浓度的标准气体（如100 ppm O₂ in H₂）。
2. 待读数稳定后，在菜单中找到“量程校准”选项，输入标准气瓶上标注的准确浓度值并确认。
3. 仪器显示值会调整到与标气浓度一致。 要点：
• 标准气体的浓度好选择在您常用测量范围的中间或高点。
• 校准频率取决于仪器要求和使用场景（每日/每周/每月）。

步骤三：正式测量（对应流程图中“正式测量”和“等待读数稳定”）

目的：获取准确的样品气氧含量数据。

操作环节 图解说明 关键要点与说明

样品测量 [示意图描述]：
1. 将气路从标气切换回样品气。
2. 调节样品气流量至与校准时相同的值。
3. 观察显示屏，读数会从校准值开始逐渐变化，终趋于一条稳定的直线。 要点：
• 充分吹扫：切换气路后，需要足够时间让样品气将管道和传感器气室中的原有气体完全置换掉。
• 稳定后读数：只有当读数在短时间内（如1分钟）波动很小时，记录的数据才是有效的。

步骤四：使用后维护（对应流程图中“使用后维护”）

目的：保护传感器，延长仪器寿命，为下一次使用做好准备。

操作环节 图解说明 关键要点与说明

吹扫与关机 [示意图描述]：
1. 测量结束后，将气路切换至高纯氮气。
2. 让氮气吹扫气路和传感器数分钟，以清除残留的氢气和其他杂质。
3. 然后按照说明书顺序关闭仪器电源。 要点：
• 尤其重要：如果样品气潮湿或有腐蚀性，吹扫可防止传感器损坏和气路腐蚀。
• 对于在线式长期运行的仪器，可能不需要频繁关机，但需定期校准和维护。

这个通用的逻辑流程图和分解说明，涵盖了所有类型氢气氧含量分析仪的核心操作步骤。在实际操作中，请务必以您设备的《用户操作手册》为高准则，因为菜单名称、按键位置、具体参数（压力、流量）会因品牌型号而异。
