氢气测漏仪使用方法图解

为您详细解释氢气测漏仪的使用方法。由于我无法直接提供真实的图片，我将用详细的文字描述和模拟图示来为您一步步讲解，您可以根据这些描述轻松理解整个操作流程。

氢气测漏仪使用流程详解（模拟图解版）

氢气测漏仪通常分为两种：1. 手持式吸气泵型（主动吸入气体检测）和 2. 超声波测漏仪（检测高压泄漏时产生的超声波）。我们将以更常见的手持式氢气测漏仪为例。

图解一：使用前准备 —— 设备检查与开机

• 图示说明：

◦ !https://via.placeholder.com/400x200?text=Hydrogen+Leak+Detector+Front+Panel

◦ （模拟图：设备示意图，标出吸气探头/采样管、电源开关、显示屏、声光报警器、按钮等部件）

• 操作步骤：

1. 外观检查：检查仪器外观是否完好，采样管有无裂纹。

2. 开机：长按电源开关键2-3秒，仪器启动。

3. 自检与预热：设备会进行短暂自检。等待读数稳定归零（约30-60秒）。这是重要的预热过程。

图解二：核心测漏操作 —— “望闻问切”法

原则：从上风口开始，由远及近，移动速度要慢（约2-5厘米/秒）。

• 图示说明：

◦ !https://via.placeholder.com/400x200?text=Scanning+Pattern+-+Slow+and+Systematic

◦ （模拟图：展示测漏探头沿着管道接口、阀门等可能泄漏点缓慢移动的路径示意图）

• 操作步骤：

1. 确定测点：将探头置于需要检测的区域上方或上风口，先获取一个洁净的环境背景值。

2. 缓慢移动：将吸气探头靠近待测部位（如阀门、焊缝、螺纹接口、法兰连接处），以缓慢的速度移动。

3. 重点检测：对所有接口、密封点和易腐蚀部位进行重点检测。

4. 观察读数：密切关注显示屏上的浓度读数（通常为ppm或LEL%）。

5. 声光报警：一旦检测到氢气泄漏，仪器会发出越来越急促的蜂鸣声，报警灯也会闪烁。读数会显著升高。

图解三：定位漏点 —— “精确定位”法

当发现某个区域浓度升高时，需要精确定位漏源。

• 图示说明：

◦ !https://via.placeholder.com/400x200?text=Pinpointing+the+Exact+Leak+Source

◦ （模拟图：展示探头在疑似漏点周围画小圈，逐步缩小范围，终定位到精确的泄漏孔。）

• 操作步骤：

1. 缩小范围：在报警区域，像用鼻子闻味道一样，以更慢的速度、更近的距离移动探头。

2. 寻找峰值：找到仪器读数达到大的那个点，此处就是精确的泄漏源。

3. 标记漏点：找到后，立即做好标记，以便后续维修。

图解四：使用后操作 —— 关机与保养

• 操作步骤：

1. 在洁净空气中回零：将仪器拿到洁净空气中，让其读数逐渐恢复至零点或背景值。

2. 关机：长按电源键关机。

3. 保养：清洁仪器和采样管。如果长期不用，应按照说明书指导进行存放（如定期开机，或取出电池）。

重要安全注意事项（图示）

• 图示说明：

◦ !https://via.placeholder.com/400x100?text=!!!+SAFETY+FIRST+!!!

◦ （模拟图：安全警示标志）

• 关键点：

◦ 通风：检测区域应保持良好通风，防止氢气积聚。

◦ 防爆：确认您的测漏仪具有防爆认证（如ATEX、IECEx），特别是在危险区域使用。

◦ 严禁火花：检测时严禁吸烟或产生任何火花。

◦ 遵循规程：严格遵守您工作场所的安全操作规程。

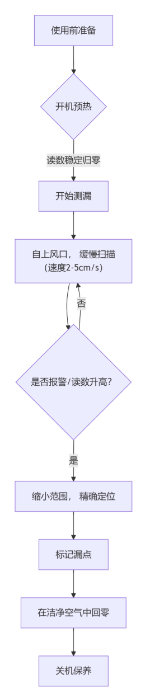

简易操作流程图

希望这份详细的“图解”式说明能帮助您掌握氢气测漏仪的正确使用方法。安全第一，规范操作！
