K1550氢气分析仪说明书要点如下：

一、产品概述

K1550氢气分析仪是一种使用热导传感器（通常称作热导计）来检测多种气体浓度的气体分析仪。它采用微处理器控制仪表，数字式电路系统使其成为高级、用户界面友好的气体分析仪。该仪器可检测的气体包括二氧化碳、氦气、氢气、氩气、氖气和一些氟利昂，特别适用于氢气纯度分析，其传感器为防爆型，符合相关安全标准。

二、技术参数

显示：点阵LCD显示，可显示两行或四行数字字母字符。

量程：

CO2、Ar、Ne、CH4、Freon：0-10%至0-100%

H2、He：0-1.00%至0-100%

用于水电解制氢设备中一般量程为0-5%

输出的4-20mA也可通过二次表软件设定中更改对应量程

精度：优于满量程的2%。

样品流量：为100到300ml/分。

压力：据排空压力而定，排空压力必须是标称大气压。

工况：必须是非凝集且没有颗粒物。

响应速度：一般为(T90)20秒。

输出信号：4-20mA可编程输出，大负载1K欧姆。

输出报警：提供两路报警，用户可以把它们配置成为关(OFF)、高(HIGH)或低(LOW)。%迟滞也是用户可编程的。所有的继电器输出都是0.5安培、48vAC或DC，正常情况下，继电器处于通电状态。

环境温度：-5°C到40°C。

所需电源：110到120v或220到240v、50到60Hz。

功耗：12VA。

三、接线说明

电源接线：仪表后边有三个插入式端子块，用于电源连接。请按照接线盒上的标签指示进行正确接线。

取样接口接线：样品入口和样品出口的标准连接是适合于直径为0.25英寸（或6mm）管的密封压缩接头。在安装样品管线时，应考虑校验气体入口的位置。为了在连接校验气体时不需要拆开与仪表的样品管线连接，可以在样品入口管线上安装一个永久三通和阀门。

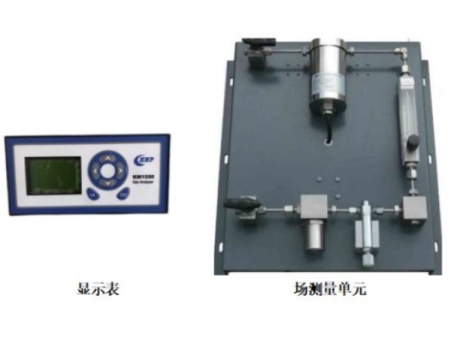

传感器和控制/显示器间的连接：对于危险区域安装来说，安全栅的安装要完全符合相关要求（安全栅附带有这些相关要求）。当远程传感器不在危险区域使用时，不需要安全栅。

四、操作指南

控制器和显示器：

按键功能：

View（浏览）：用来显示和编辑报警输出及校验浓度。

↑（向上箭头）/↓（向下箭头）：在编辑程序中使用。

Edit（编辑）：在编辑程序中使用。

Cal（校验）：用来进入校验模式。

MeasCal.Gas（检测校验气体）：在校验模式下激发检测。

报警LED指示：有两个LED指示，一个报警一个LED指示。当报警状况出现时，LED开；在正常时，LED关。

初始化：仪表打开时，将显示初始化信息，随后转换到检测模式，显示检测值。

浏览模式：按View键进入浏览模式，可以查看所有用户定义的数值以及仪表数据。

编辑模式：通过移动箭头指针到合适的行按Edit，可以更改任一数值。

校验：按Cal键进入校验模式，使用MeasCal.Gas功能激发检测。

五、安全注意事项

安装者责任：确保特殊安装符合安全及电磁兼容性（EMC）要求。

校验安全：在校验仪表时，模拟输出和报警处于“冻结”或“锁定”状态。校验之前，要确保与仪表相连的任何控制回路是停用的，同时也要确保工艺处于安全状态，并且标准气被排放到安全区域。

操作环境：切勿在雨中、潮湿环境、爆炸性气体和粉尘环境中使用仪表。

静电防护：测量前，去除身上静电。

防火防爆：测氢气时，工作地点严禁烟火，禁止使用电子设备。
