以下为你提供几种常见氢气分析仪的原理图：

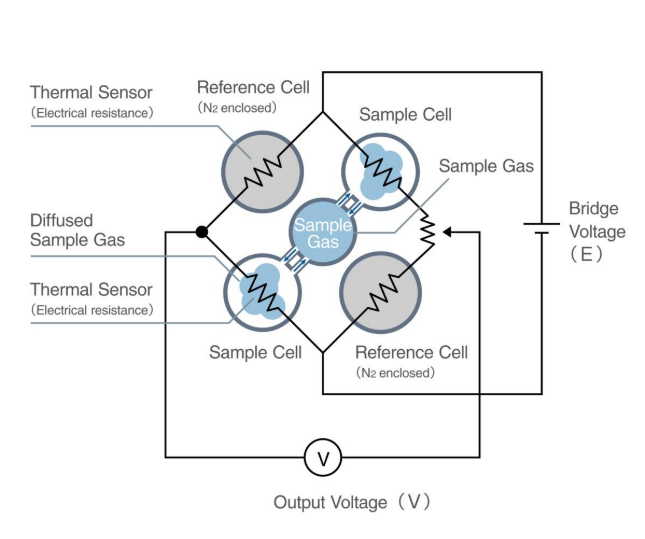

热导式氢气分析仪原理图
热导式氢气分析仪基于不同气体热导率不同的原理，其核心部件为热导池，热导池内的热丝组成惠斯通电桥。当被测气体中氢气浓度变化时，气体热导率改变，热丝温度和电阻值也随之变化，使电桥失去平衡，产生与氢气浓度相关的电压信号。其桥路原理如下图所示：

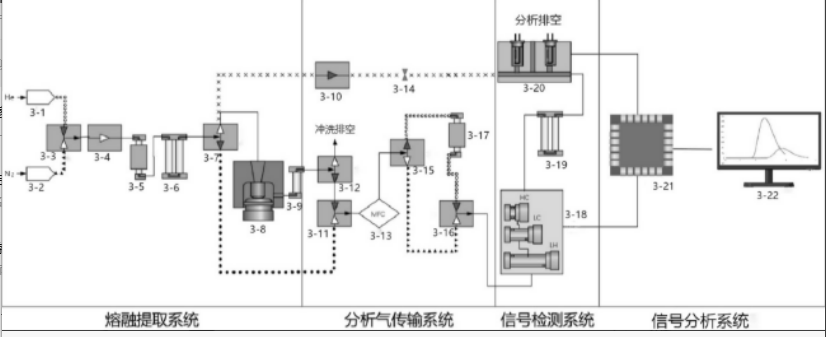

红外吸收式氢气分析仪原理图
红外吸收式氢气分析仪是将样品熔融后释放出的H₂转化为H₂O蒸汽，H₂O蒸汽分子在6.5μm处有特定红外吸收波段，通过检测红外光吸收量来计算氢含量。其原理示意图如下：

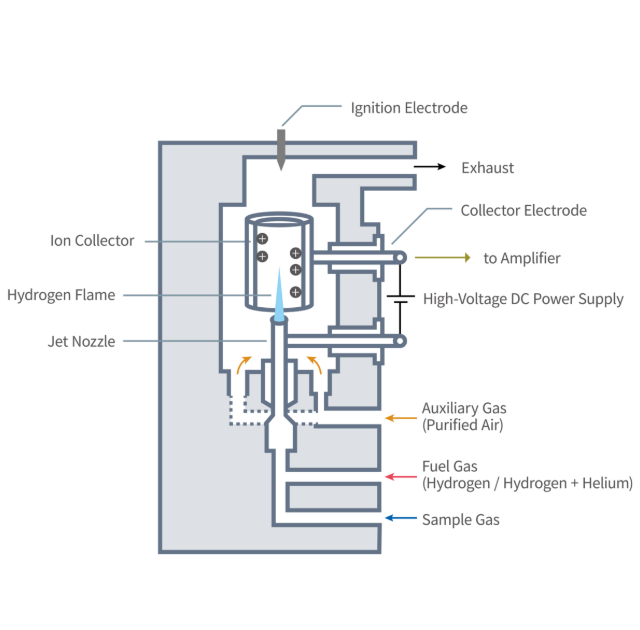

氢火焰离子化检测法（FID）氢气分析仪原理图
氢火焰离子化检测法的氢气分析仪，是让样品气中的碳氢化合物流入氢火焰中被氧化，发生电离反应，产生的离子与碳的数量成正比，通过静电收集离子并检测电流，从而测量碳氢化合物的气体浓度。其结构及原理如下图所示：
