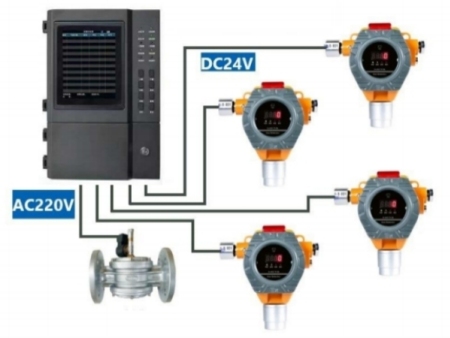

好的，理解您需要更直观的原理图来解释氢气分析仪的工作原理。由于我无法直接生成图片，我将为您用文字详细描述三种主要原理的示意图，并说明如何查找对应的原理图。
一、 核心原理图详解
您可以通过搜索引擎（如百度图片、Google图片）搜索以下关键词，来找到对应的原理图。
1. 热导式原理图
搜索关键词： 热导检测器原理图， TCD原理图， Thermal Conductivity Detector diagram
示意图解说明：
一个典型的热导式分析仪原理图通常包含以下部分：
• 两个气室： 参考气室（流过纯净的参比气体，如高纯氮气或空气）和测量气室（流过待测样品气体）。
• 四个热敏元件（电阻丝）： 它们连接成一个惠斯通电桥。R1和R3位于参考气室，R2和R4位于测量气室。
• 气流通道： 明确标出参比气体和样品气体的流入、流出方向。
• 信号输出器： 连接在电桥的中点，用于测量电压变化。
工作过程在图中体现为：
1. 当测量气室中流过纯参比气体时，电桥处于平衡状态，输出信号为零。
2. 当测量气室中流过含氢气的样品气体时，由于氢气导热性强，R2和R4的散热加快，温度下降，电阻值减小。
3. 这导致电桥失去平衡，产生一个电压信号。
4. 氢气浓度越高，电桥不平衡的程度越大，输出信号越强。 这个信号经过校准后就直接显示为氢气浓度。
2. 电化学式原理图
搜索关键词： 电化学气体传感器原理图， 氢气传感器 三电极， Electrochemical sensor diagram
示意图解说明：
电化学传感器的原理图更像一个电池的剖面图，通常会显示传感器的层次结构：
• 外壳/扩散屏障： 顶部有一个小孔或隔膜，用于控制气体扩散速度。
• 三个电极：
◦ 工作电极： 暴露在气体中，涂有催化剂（如铂），氢气在这里被氧化。
◦ 对电极： 完成电路，氧气在这里被还原。
◦ 参比电极： 提供一个稳定的电位基准。
• 电解液： 填充在电极周围，用于传导离子（H⁺）。
• 外部电路： 显示工作电极和对电极之间连接的微安表或负载电阻。
工作过程在图中体现为：
1. 氢气分子通过扩散屏障到达工作电极。
2. 在催化剂作用下发生氧化反应：H₂ → 2H⁺ + 2e⁻。电子（e⁻）通过外部电路流向对电极。
3. 同时，电解质中的氢离子（H⁺）迁移到对电极，与空气中的氧气和流来的电子发生还原反应：O₂ + 4H⁺ + 4e⁻ → 2H₂O。
4. 这个过程中产生的电流大小与氢气的浓度成正比。测量这个电流即可得到浓度值。
3. 催化燃烧式原理图
搜索关键词： 催化燃烧式传感器原理图， 惠斯通桥路 可燃气体， Wheatstone bridge catalytic bead
示意图解说明：
该原理图的核心也是一个惠斯通电桥，但元件与TCD不同：
• 两个关键元件：
◦ 检测元件： 一个铂丝线圈，包裹着催化剂（称为“黑球”）。
◦ 补偿元件： 一个结构完全相同但经过惰性化处理的铂丝线圈（称为“白球”），它不会催化燃烧。
• 电桥电路： 检测元件和补偿元件作为电桥的两个相邻桥臂。
工作过程在图中体现为：
1. 当含有氢气的可燃气体扩散到元件上时，氢气只在检测元件表面发生无焰燃烧（催化燃烧）。
2. 燃烧产生的热量使检测元件的铂丝温度升高，电阻增大。
3. 补偿元件不发生反应，其电阻不变，仅用于补偿环境温度、湿度变化引起的干扰。
4. 两个元件的电阻差异导致电桥失衡，产生输出信号。信号大小与可燃气体的浓度（在爆炸下限内）成比例。
二、 如何快速找到这些原理图
1. 直接图片搜索： 在百度图片或Google图片中，使用我上面提供的搜索关键词，能快速找到大量清晰的原理图。
2. 访问专业网站：
◦ 仪器制造商官网： 如西门子、艾默生等公司的产品技术文档中常附有原理图。
◦ 学术数据库： 在知网、万方或Google Scholar中搜索相关论文，文中的示意图通常非常精确。
◦ 百科类网站： 如百度百科、维基百科的“热导检测器”等词条下通常配有原理图。
希望这些详细的描述能帮助您在脑海中构建出清晰的图像，并指导您顺利找到所需的原理图。如果您对某个细节有更多疑问，欢迎随时追问！
