氢气分析仪工作原理是什么？

氢气分析仪的种类繁多，其工作原理根据应用场景、测量范围、精度和成本要求的不同而有所差异。以下是几种常见和主流的工作原理：

一、 热导式 (Thermal Conductivity, TCD)

这是测量高浓度氢气（通常从百分之几到100%）经典、常用、经济的方法。

• 基本原理： 利用氢气具有极高的热导率这一物理特性（在常温下，氢气的热导率大约是氮气的7倍，空气的6倍）。热导率越高，散热能力越强。

• 核心部件： 一个称为“热导池”的测量室，内部有一个加热的热敏元件（如铂丝或热敏电阻），构成惠斯通电桥的一部分。

• 工作过程：

1. 待测气体流过热导池。

2. 热敏元件被加热到恒定温度。

3. 氢气浓度越高，气体混合物的热导率就越高，从热敏元件上“带走”的热量就越多。

4. 为了维持热敏元件的恒定温度（或恒定电阻），电路需要提供不同的电流（或测量其电阻/电压的变化）。

5. 这个电流或电压的变化与气体的热导率直接相关，进而与氢气浓度成函数关系。通过校准，即可将信号转换为氢气浓度值。

• 优点： 结构简单、性能稳定、寿命长、测量范围宽、成本较低。

• 缺点： 测量精度受背景气体成分影响较大。如果背景气体（如氦气）的热导率与校准气体差异很大，会产生显著测量误差。通常用于测量高浓度氢气。

二、 电化学式 (Electrochemical)

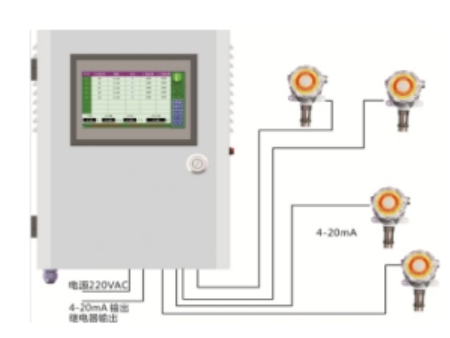

这种方法主要用于测量低浓度氢气（从ppm级到百分比级别），特别是在安全监测（泄漏报警）领域应用广泛。

• 基本原理： 模拟电池的工作原理，氢气在传感器内部发生氧化还原反应，产生与氢气浓度成正比的电信号。

• 核心部件： 一个充满电解液的容器，内部包含三个电极：

◦ 工作电极（WE）： 氢气在这里被催化氧化（H₂ → 2H⁺ + 2e⁻）。

◦ 对电极（CE）： 完成电路，通常发生氧气还原反应（O₂ + 4H⁺ + 4e⁻ → 2H₂O）。

◦ 参比电极（RE）： 提供稳定的电位基准，确保工作电极电位恒定。

• 工作过程：

1. 氢气通过传感器的隔膜扩散到工作电极。

2. 在催化剂作用下发生电化学反应，产生电子（电流）。

3. 产生的电流大小与扩散到电极表面的氢气分子数成正比，即与氢气浓度成正比。

4. 测量这个微弱的电流，经过放大和计算后即可得到氢气浓度。

• 优点： 灵敏度高、选择性好、功耗低、便携性好。

• 缺点： 传感器寿命有限（通常2-3年），受环境温度影响较大，可能与其他可燃气体存在交叉干扰。

三、 催化燃烧式 (Catalytic Combustion)

主要用于测量可燃气体爆炸下限（LEL）范围内的氢气浓度，是工业安全监测的另一种常见技术。

• 基本原理： 利用氢气在特定催化剂表面无焰燃烧（氧化）产生的热量来测量浓度。

• 核心部件： “惠斯通桥路”中的“检测元件”和“补偿元件”。两个元件都是铂丝线圈，但检测元件表面涂有催化剂（如铂钯），补偿元件则被惰性化处理。

• 工作过程：

1. 气体扩散到传感器气室中。

2. 氢气在检测元件表面接触催化剂并发生燃烧，释放热量，导致检测元件的铂丝温度升高、电阻增大。

3. 补偿元件不发生反应，用于补偿环境温度、湿度等变化带来的影响。

4. 两个元件的电阻差导致电桥失去平衡，产生输出信号。该信号与氢气的浓度（在爆炸下限内）成正比。

• 优点： 对可燃气体响应线性好，结构简单，成本低。

• 缺点： 需要氧气存在才能工作，在缺氧环境中无法使用；催化剂易中毒（如被硅烷、硫化氢等物质抑制）；只能测量到LEL，无法区分氢气与其他可燃气体。

四、 其他原理

对于更高精度或特殊应用，还有以下技术：

• 气相色谱法 (GC)： 将氢气作为混合气体中的一种组分进行分离和检测，精度极高，常用于实验室分析。

• 质谱法 (MS)： 通过质荷比来识别和定量氢气，非常灵敏快速，用于科研和过程分析。

• 半导体式： 利用金属氧化物半导体在吸附氢气后电阻变化的特性，常用于民用低成本泄漏报警器，但精度和稳定性相对较差。

• 帕拉尼原理： 基于热导原理的变种，通过测量加热丝在不同气体中维持温度所需的电流来工作。

总结与选择

原理类型 典型测量范围 优点 缺点 主要应用

热导式 (TCD) 0.1% ~ 100% 稳定、耐用、范围宽、成本中 受背景气体影响大 制氢、电厂氢冷、化工过程控制

电化学式 0 ~ 1000/40000 ppm 灵敏度高、便携、功耗低 寿命有限、易受干扰 安全泄漏报警、环境监测

催化燃烧式 0 ~ 100% LEL 对可燃气体响应线性好 需氧气、催化剂易中毒 工业区域安全监测

气相色谱/质谱 极宽（ppm~100%） 精度极高、可多组分分析 设备昂贵、操作复杂 实验室、科研、精确分析

选择哪种氢气分析仪，取决于您的具体需求：测量范围、精度要求、背景气体成分、预算以及是用于连续在线监测还是便携式检测。

希望这个详细的解释能帮助您理解氢气分析仪的工作原理。如果您有特定的应用场景，我可以提供更具体的选择建议。
